- Für Potentiometer bis zu 10.000 Ohm
- High-Level Spannungsausgang
- 1500 Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- 120dB CMR
- 70dB NMR bei 60Hz
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift bei Umgebungstemperatur

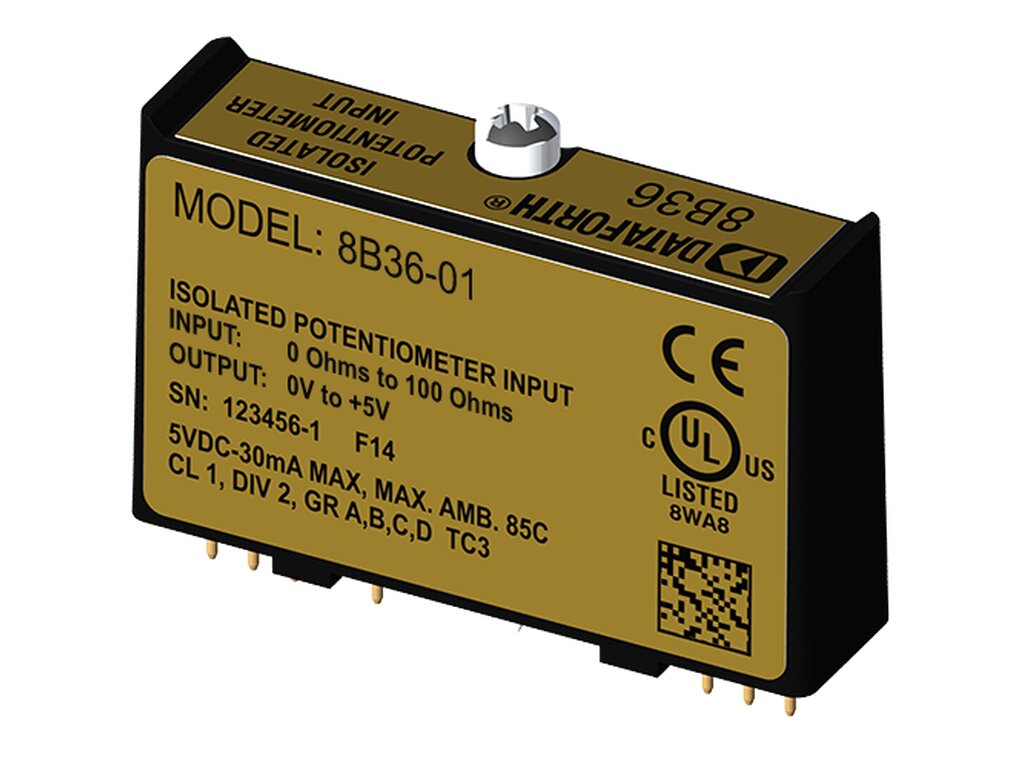

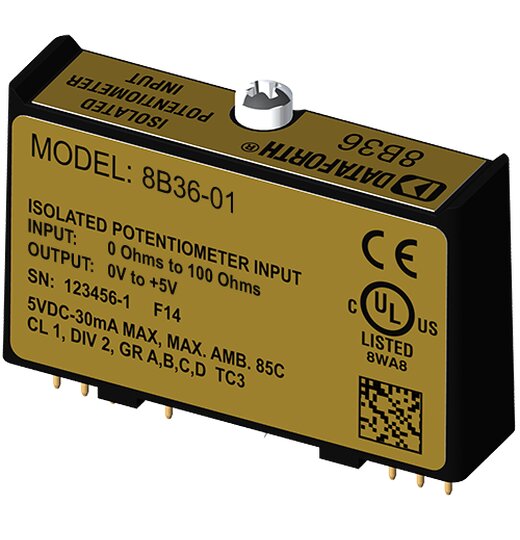

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B36-Eingangsmodul isoliert, filtert und verstärkt einen einzelnen Kanal des Potentiometereingangs und liefert einen analogen Spannungsausgang.

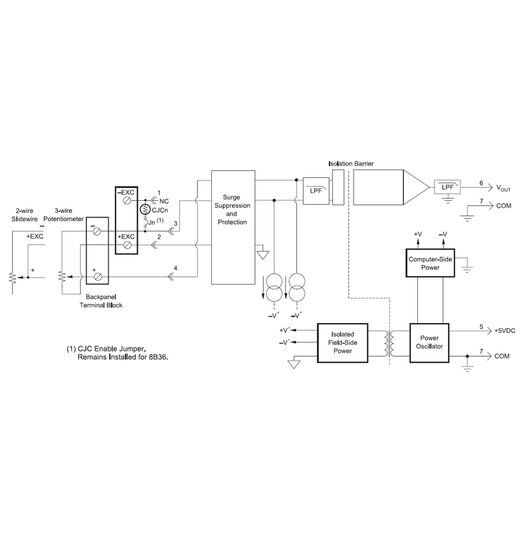

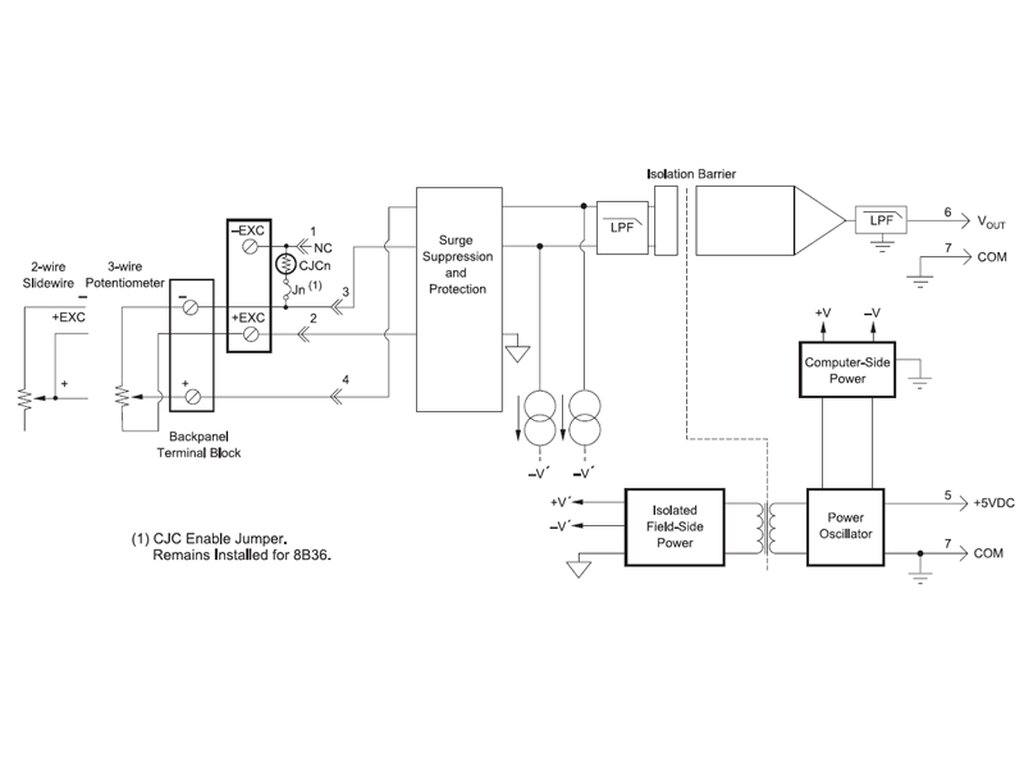

Die Speisung des Potentiometers erfolgt über zwei angepasste Stromquellen. Bei Verwendung einer 3-Leiter-Verbindung fließen auf diese Weise gleiche Ströme durch die Sensorleitungen, wodurch die Auswirkungen der Leitungswiderstände aufgehoben werden. Die Erregerströme sind klein (gleich oder kleiner als 0,25 mA), wodurch die Eigenerwärmung des Potentiometers minimiert wird.
Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine 70 dB Unterdrückung des Normalbetriebs bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.
Eine spezielle Eingangsschaltung auf dem Modul 8B36 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
Eigenschaften
| Ausgangstyp: | Analog |
| Modultyp: | 8B Serie |
| Eingangstyp: | Potentiometer |
