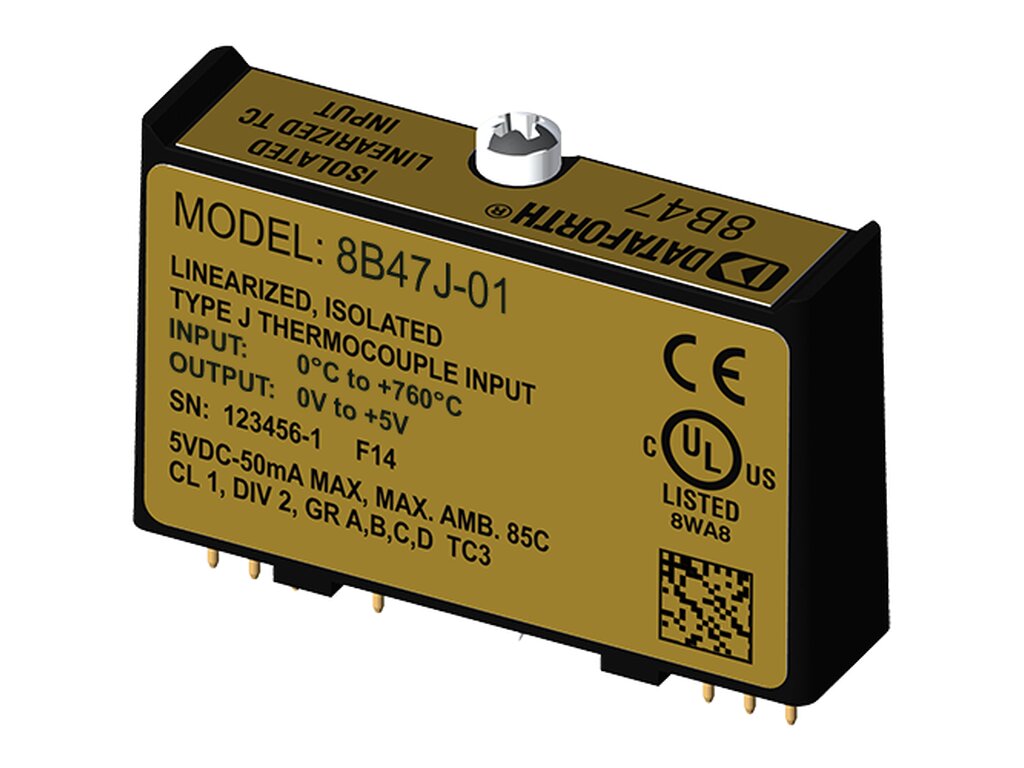

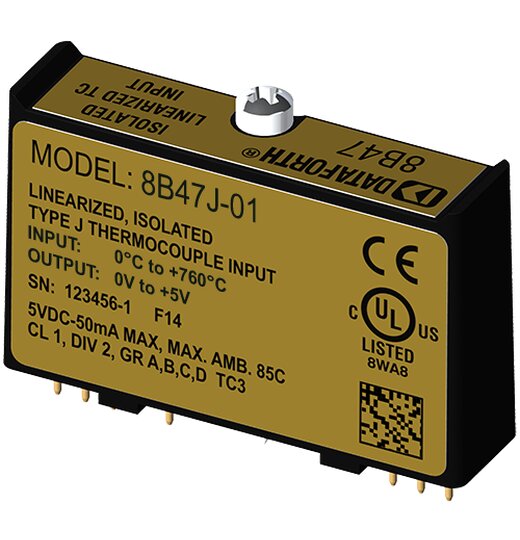

8B47 Linearisierte Thermoelement Eingangsmodule

8B47 Linearisierte Thermoelement Eingangsmodule

Für Thermoelemente der Typen J, K und T
Linearisiert Thermoelement-Signal
120dB CMR
70dB NMR bei 60Hz
Präzise CJC -40°C bis +85°C

Eingangsbereich
Ausgangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

141,30 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	150,72 €*
10	144,44 €*
20	141,30 €*

Persönliches Angebot anfordern!

Artikelnummer: 8B47
Kategorie: 8B47: Thermoelement-Messverstärker, linearisierend
Hersteller: Dataforth

Beschreibung
PDF (1)

Für Thermoelemente der Typen J, K und T
Linearisiert Thermoelement-Signale
High-Level Spannungsausgänge
1500Veff Isolierung
ANSI/IEEE C37.90.1 Transientenschutz
120dB CMR
70dB NMR bei 60Hz
Präzise CJC -40°C bis +85°C
Geringe Drift bei Umgebungstemperatur

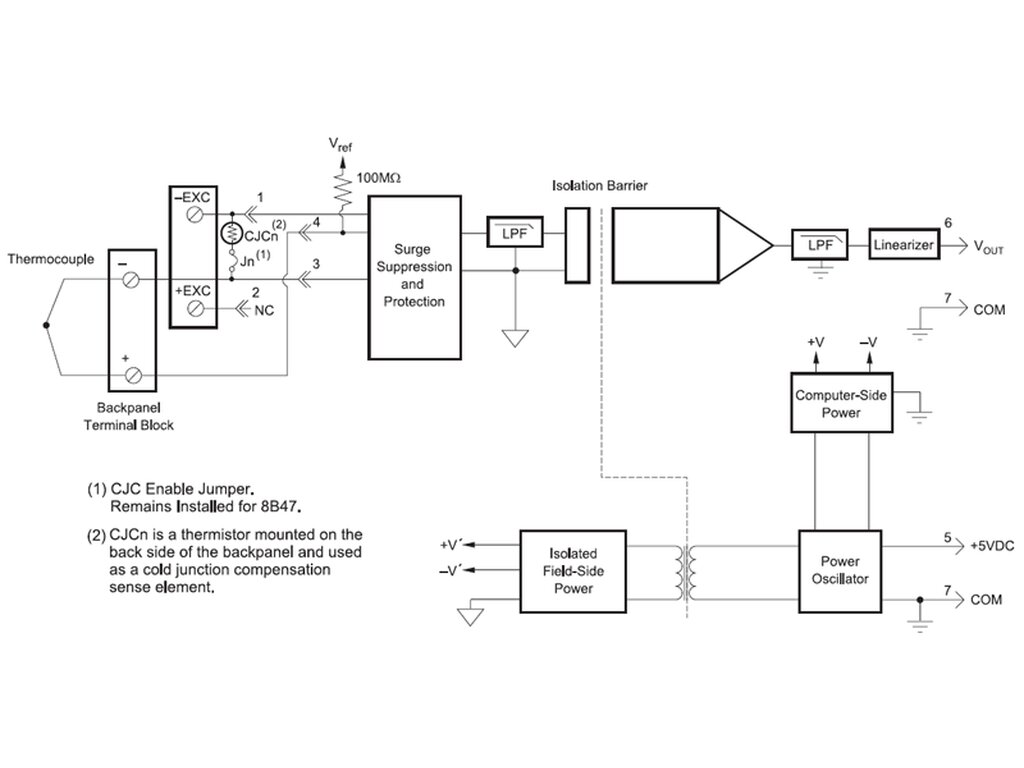

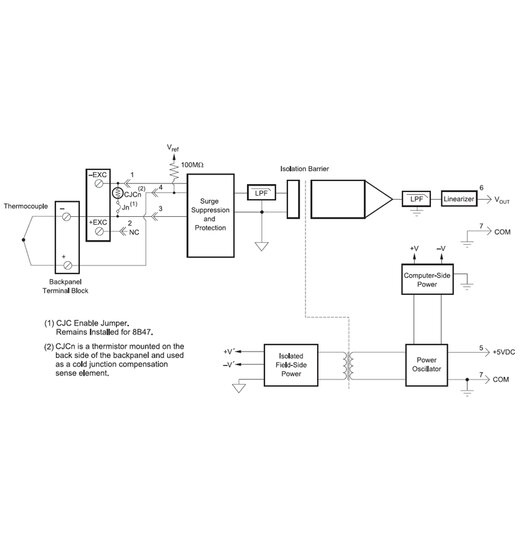

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B47-Modul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem Thermoelement und liefert einen analogen Spannungsausgang. Die Linearisierung erfolgt durch eine stückweise lineare Annäherung mit vier Stützpunkten.

Der 8B47 kann an die Industriestandard-Thermoelementtypen J, K und T angeschlossen werden und hat ein Ausgangssignal von 0 bis +5V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermoelementdraht und die Schraubklemmen an der Montagerückwand entstehen. Die Erkennung eines offenen Thermoelementes wird durch einen internen Pull-Up-Widerstand gewährleistet.

Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.

Eine spezielle Eingangsschaltung auf dem Modul 8B47 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
