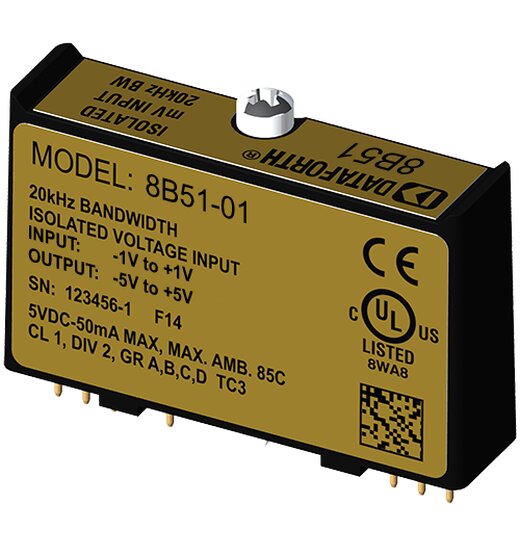

8B51 Spannungseingangsmodule, 20kHz Bandbreite

8B51 Spannungseingangsmodule, 20kHz Bandbreite

Akzeptiert Millivolt- und Spannungspegel-Signale
100dB CMR
20kHz Signalbandbreite
±0,05% Genauigkeit
±0,02% Linearität

Eingangsbereich
Ausgangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

151,20 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	161,28 €*
10	154,56 €*
20	151,20 €*

Persönliches Angebot anfordern!

Artikelnummer: 8B51
Kategorie: 8B50/51: Spannungseingangsmodule, Bandbreite 20 kHz
Hersteller: Dataforth

Beschreibung
PDF (1)

Akzeptiert Millivolt- und Spannungspegel-Signale
High-Level Spannungsausgänge
1500Veff Isolierung
Eingangsschutz bis 240VAC Continuous
100dB CMR
20kHz Signalbandbreite
±0,05% Genauigkeit
±0,02% Linearität
Geringe Drift mit Umgebungstemperatur

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B51-Modul isoliert, filtert und verstärkt ein Spannungseingangssignal und liefert einen analogen Spannungsausgang.

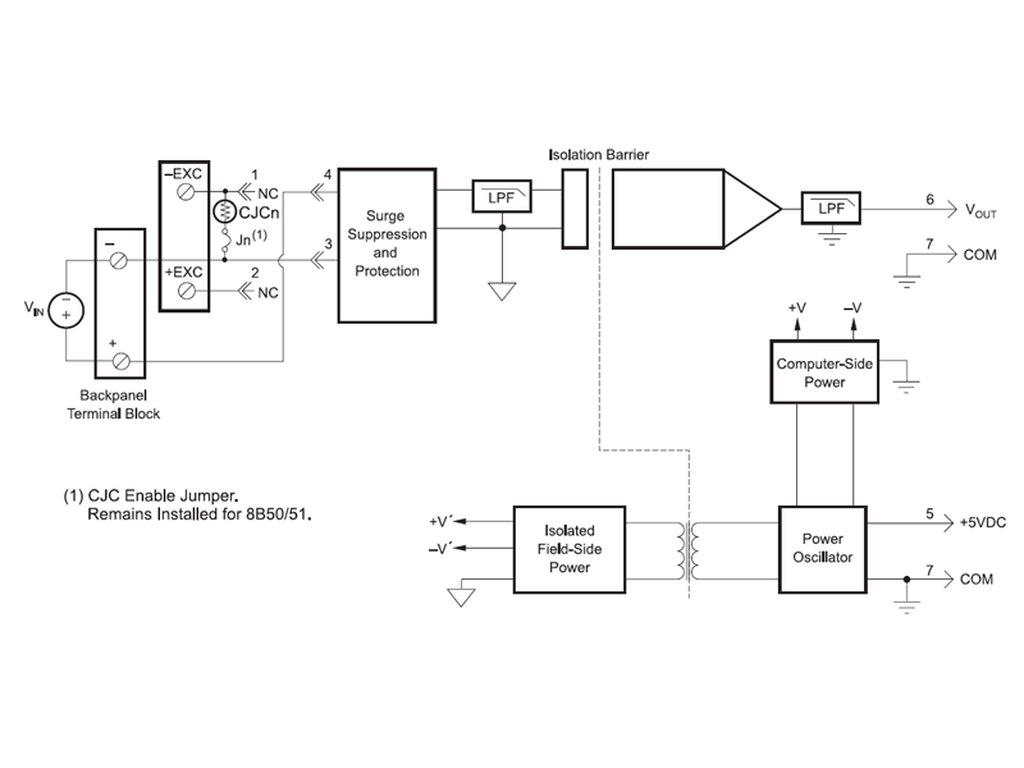

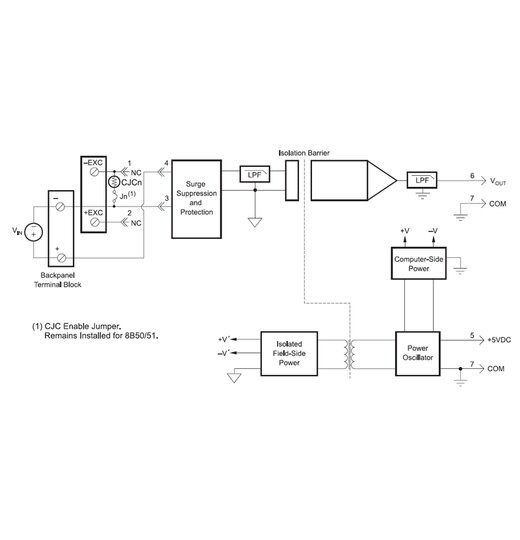

Die Signalfilterung erfolgt mit einem 5-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb oberhalb von 20 kHz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier sind auf der Systemseite.

Eine spezielle Eingangsschaltung auf den 8B51-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.

Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
