Artikelnummer: MADDA16II

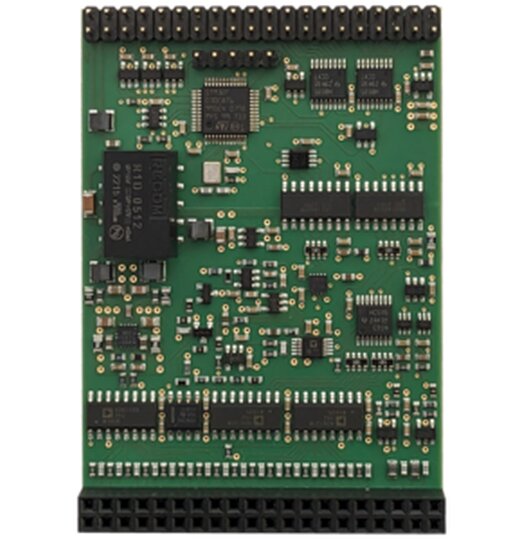

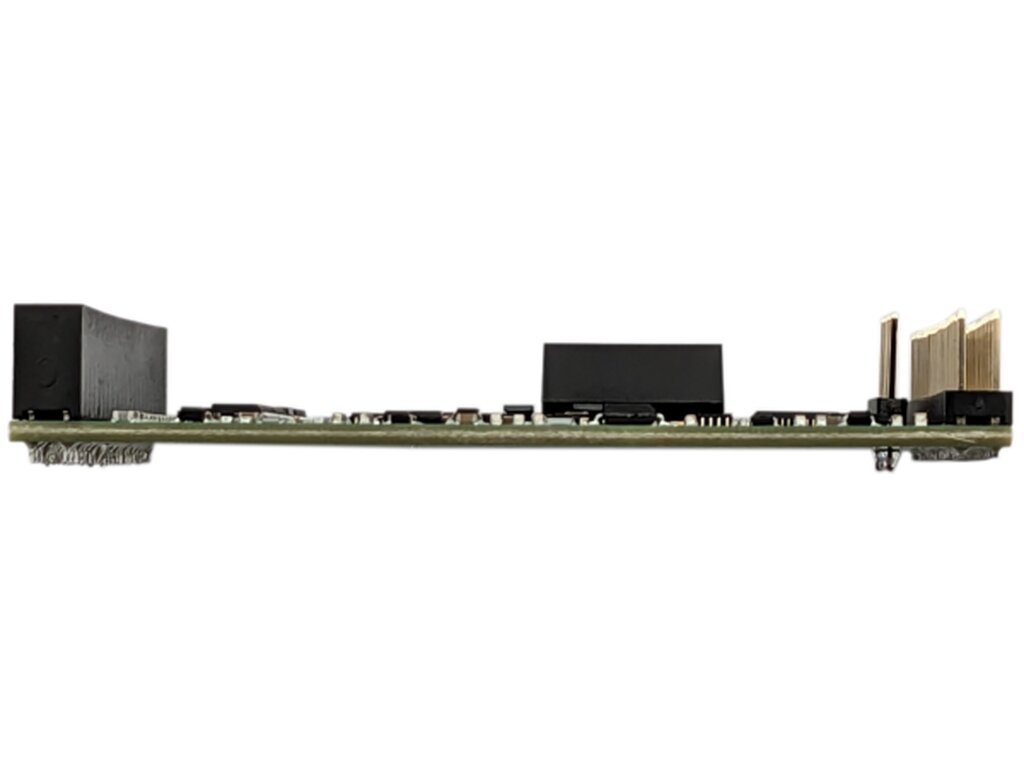

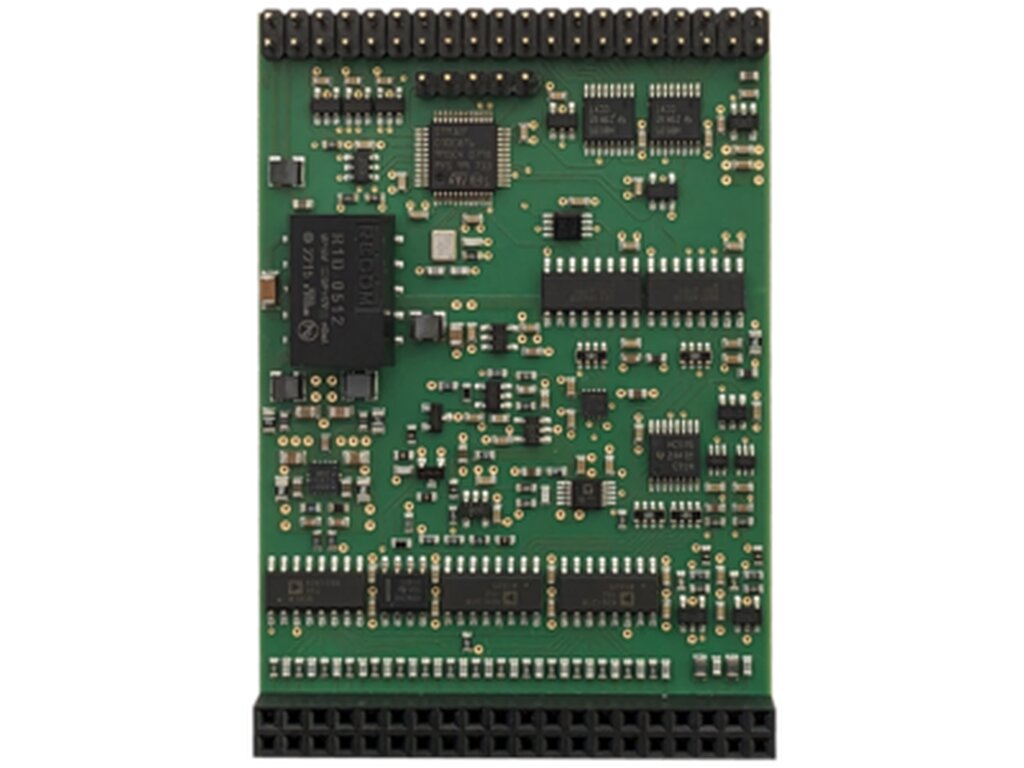

MADDA16II Analoges Ein-/Ausgangsmodul

  •  A/D-Wandler Modul
  •  Kanäle galvanisch getrennt
  •  16 analoge Eingänge (16 Bit, ±10V, ±5V, ±2V, ±1V)
  •  250kHz Summenabtastrate
  •  2 analoge Ausgänge (16 Bit, ±10V)
  •  integrierter RISC Controller
399,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

sofort verfügbar Lieferzeit: 14 Werktage
Stk

Messkarte bestücken. Signale erfassen und ausgeben. Analog.

Zur optimalen Anpassung an eine Messaufgabe können die PCI-/PCIe-Karten der BMC Messsysteme GmbH mit verschiedenen Modulen ergänzt werden. Das Analogmodul MADDA16II ist hervorragend für die Erfassung von Messdaten als auch für analoge Steuer- und Regelungsaufgaben geeignet.

16 analoge Eingänge. 250kHz. 16 Bit. ±10V, ±5V, ±2V, ±1V.

Die Abtastung erfolgt an 16 Analogeingängen mit 16 Bit Auflösung und 250kHz Summenabtastrate. Damit werden selbst kleinste Änderungen hoch-frequenter Signale erfasst. Der Messbereich ist Kanalspezifisch per Software einstellbar und beeinflusst nicht die Abtastrate.

2 analoge Ausgänge. 16 Bit. ±10V.

Analoge Steuerungen sind mit den beiden analogen 16-Bit Ausgängen im Bereich von ±10V möglich.

Anschluss finden.

Die Kanäle des Moduls auf Steckplatz 1 sind auf die 37-polige D-Sub Buchse der PCI/PCIe-Messkarte herausgeleitet und an der PC-Karten-blende von außen erreichbar. Mit dem optionalen Anschlusskabel ZUKA16 können die Anschlüsse des Moduls auf dem zweiten Steckplatz nach außen geführt werden.

Ungestört und sicher.

Der integrierte RISC-Controller erzeugt jitterfreie Abtastsequenzen. Beim MADDA16II sind die Analogkanäle von der PC-Masse galvanisch getrennt. Dies garantiert störungsfreies Arbeiten und schützt Messsystem und PC vor Potentialdifferenzen.

Modularität. Individualität. Flexibilität.

Es können ein oder zwei Module auf die Basisplatinen PCI-BASEII oder PCIe-BASE gesteckt werden, so dass bis zu 32 analoge Eingänge taktsynchron erfasst werden können. In Kombination mit dem Ausgabemodul MDA16-4i kann die Karte um 4 weitere analoge Ausgänge ergänzt werden und als leistungsfähige Steuerungskarte eingesetzt werden.

Eigenschaften
Auflösung: 16 Bit
Bus-Typ: PCI
Anzahl Kanäle: 16
Analog Ausgänge: 2
