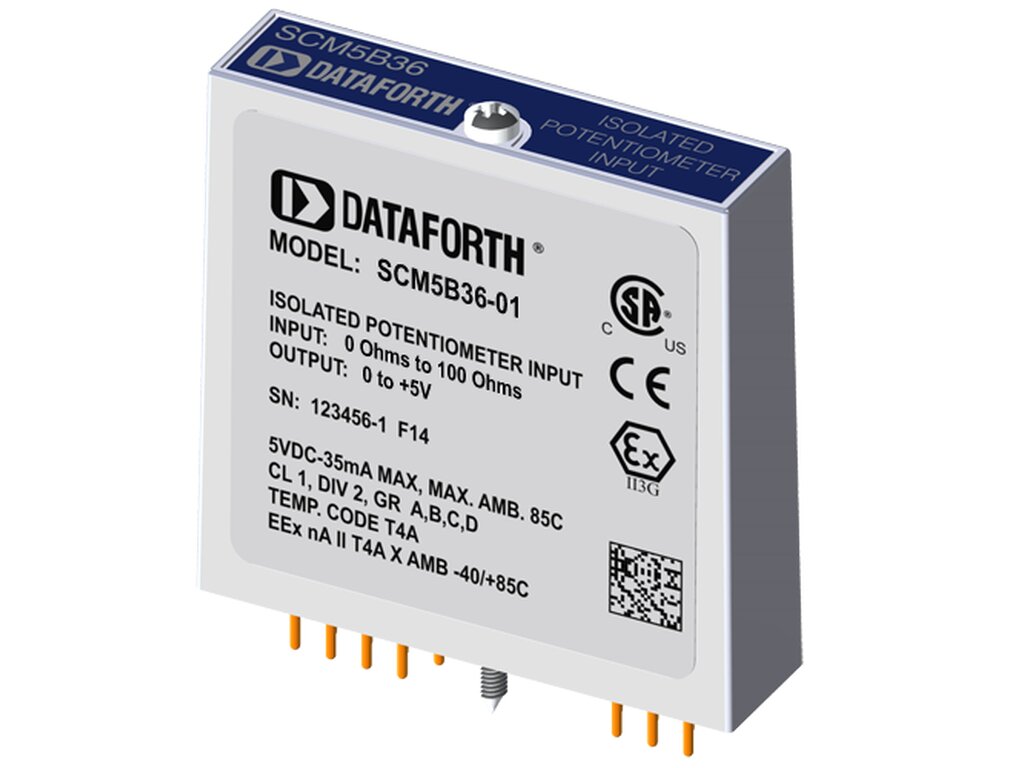

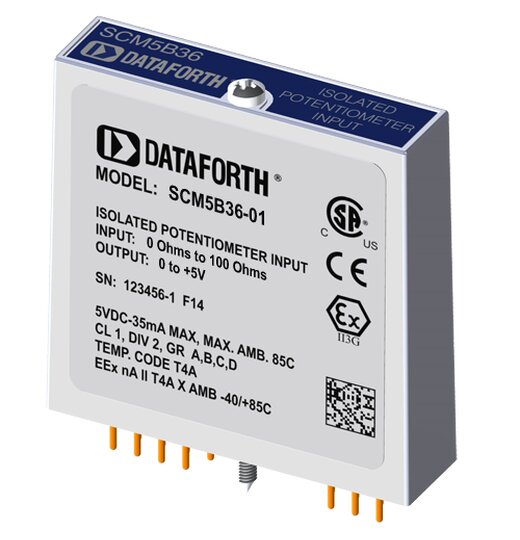

SCM5B36 Potentiometer Eingangsmodule

• Für Potentiometer bis zu 10.000 Ohm
• High-Level Spannungsausgang
• 1500Veff Transformator Isolierung
• ANSI/IEEE C37.90.1 Transientenschutz
• Eingang Geschützt bis 240VAC Continuous
• 160dB CMR
• 95dB NMR bei 60Hz, 90dB bei 50Hz
• ±0,03% Genauigkeit / ±0,005% Linearität
• ATEX-konform

Das SCM5B36-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.

Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig.

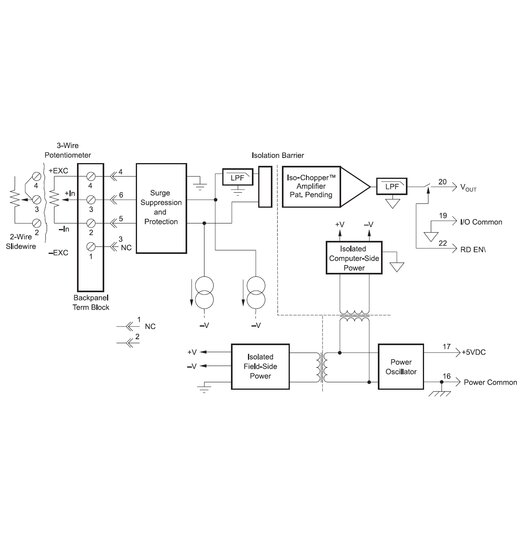

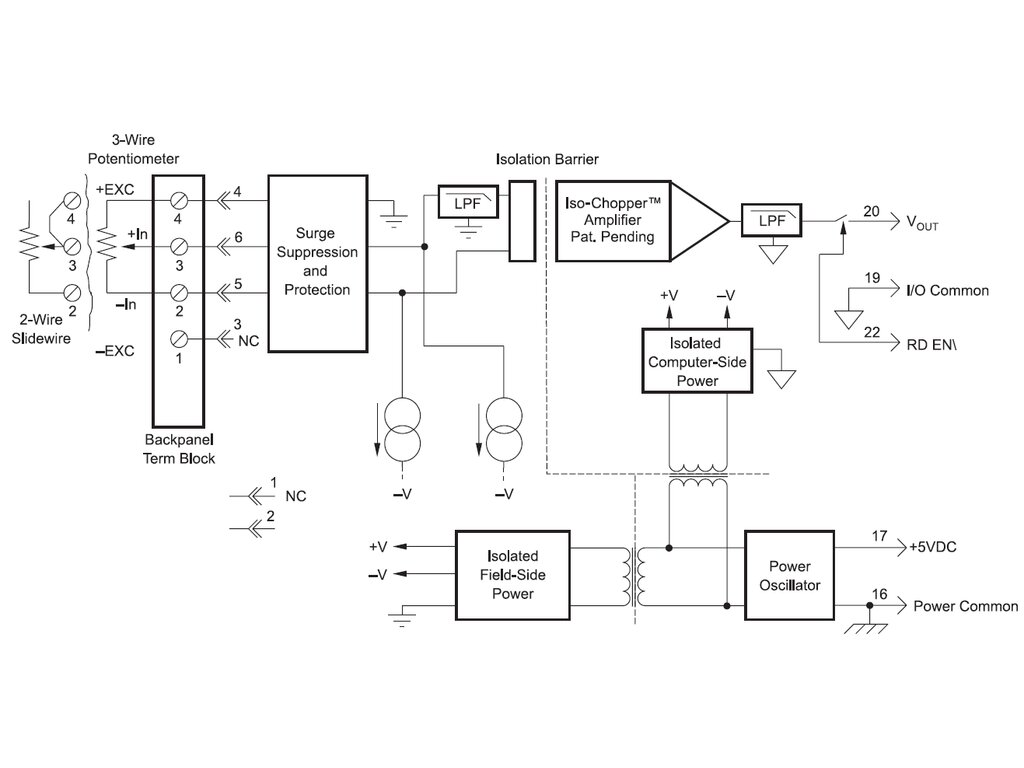

Eine Erregung für das Potentiometer wird vom Modul durch zwei angepasste Stromquellen bereitgestellt. Diese Methode ermöglicht die Aufhebung der Auswirkungen von Leitungswiderständen bei der Verwendung eines Dreileiter-Potentiometers. Die Erregerströme sind sehr klein (weniger als 1,0 mA), wodurch die Eigenerwärmung des Potentiometers minimiert wird. Die Signalfilterung erfolgt durch einen sechspoligen Filter, der eine 95dB Unterdrückung bei 60Hz und 90dB bei 50Hz bietet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Ausgangsseite.

Nach der vorgeschalteten feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator. Dieses Verfahren sorgt für eine Unterdrückung von Gleichtaktspitzen und Überspannungen. Das Modul wird von +5VDC, ±5% versorgt. Eine spezielle Eingangsschaltung auf den SCM5B36-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
