- Für Thermoelemente der Typen J, K, T, E, R, S, N und B
- Linearisiert das Thermoelement-Signal
- High-Level Spannungsausgänge 1500Veff Transformator Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- Eingang geschützt bis 240VAC Continuous
- 160dB CMR
- 95dB NMR bei 60Hz, 90dB bei 50Hz
- ±1µV/°C Drift
- ATEX-konform

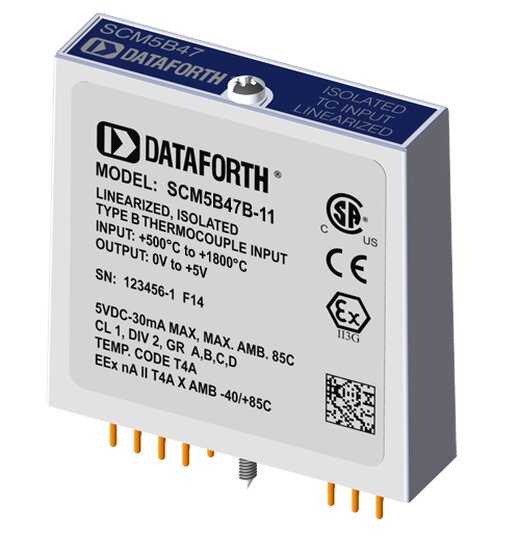

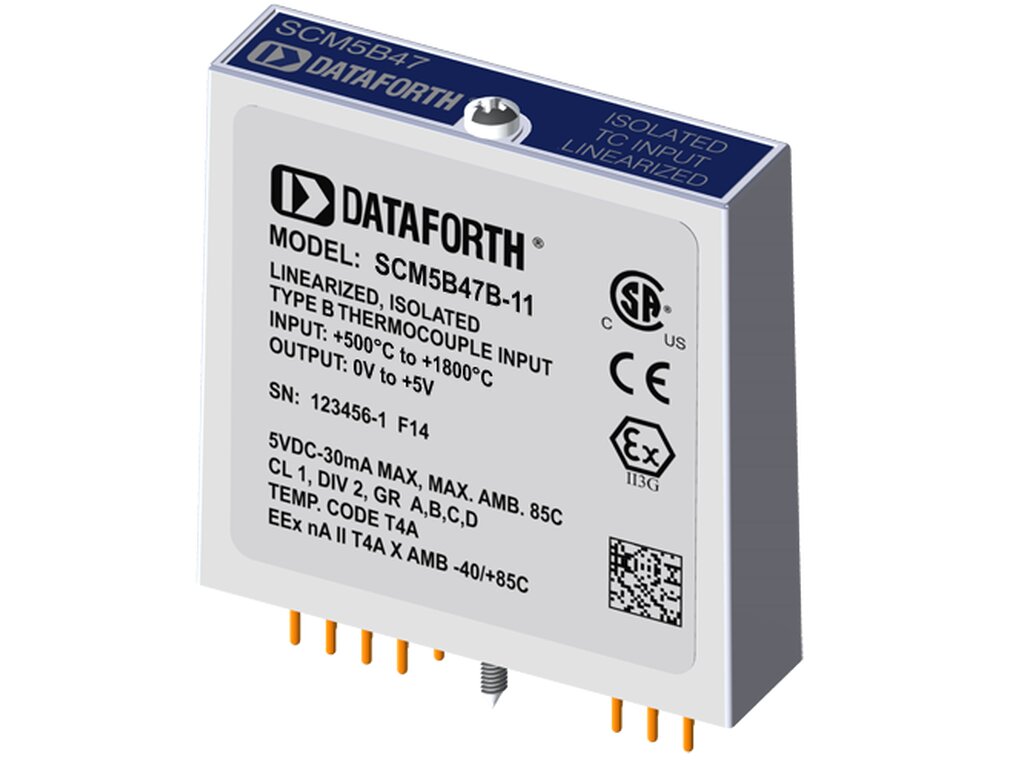

Das SCM5B47-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.
Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig.

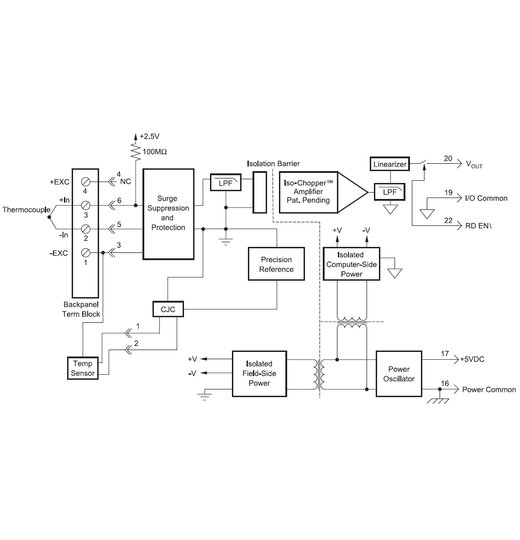

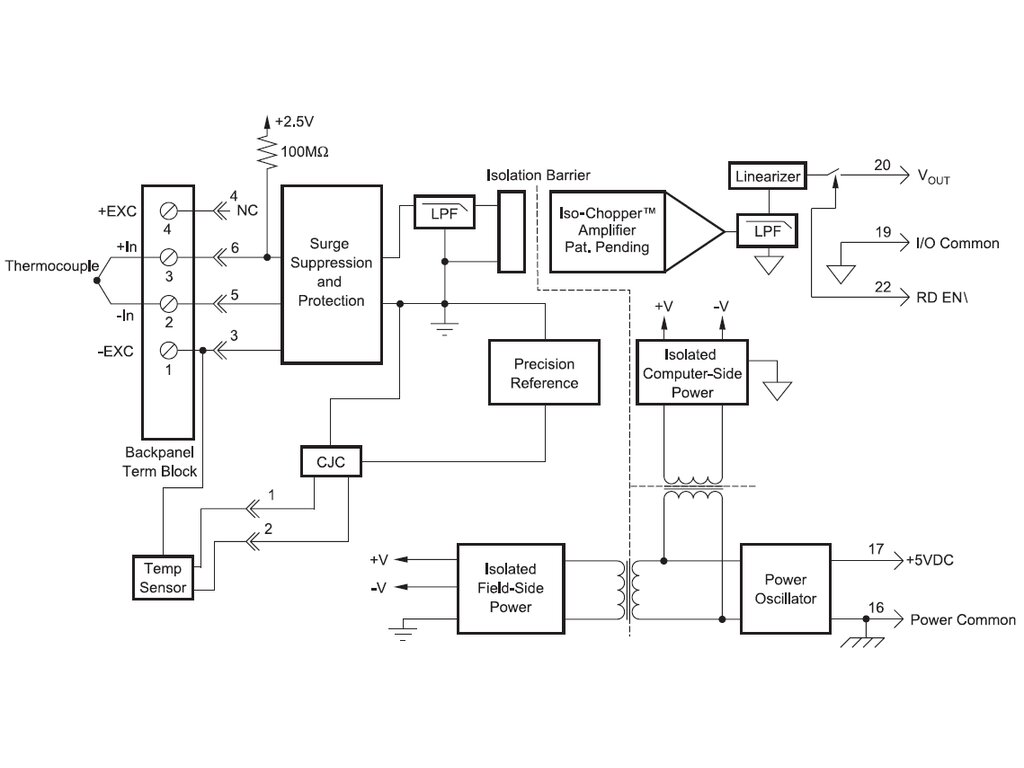

Der SCM5B47 kann an acht Industriestandard-Thermoelementtypen angeschlossen werden: J, K, T, E, R, S, N und B. Das entsprechende Ausgangssignal arbeitet in einem Bereich von 0 V bis +5 V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermodraht und die Schraubklemmen an der Montagerückwand entstehen. Die Erkennung eines offenen Thermoelementes in der oberen Skala wird durch einen internen Pull-Up-Widerstand gewährleistet. Die Anzeige der unteren Skala kann durch die Installation eines externen 47 MOhm-Widerstands, ±20% Toleranz, zwischen den Schraubklemmen 1 und 3 auf den SCMPB01/02/03/04/05/06/07-Backpanels realisiert werden. Die Signalfilterung erfolgt durch einen sechspoligen Filter, der eine 95dB Unterdrückung bei 60Hz und 90dB bei 50Hz bietet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Ausgangsseite.
Nach der vorgeschalteten feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator. Dieses Verfahren sorgt für eine Unterdrückung von Gleichtaktspitzen und Überspannungen. Das Modul wird von +5VDC, ±5% versorgt. Eine spezielle Eingangsschaltung auf den SCM5B47-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
