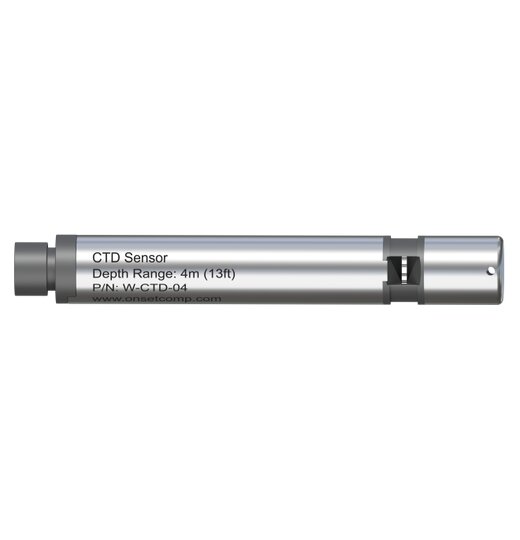

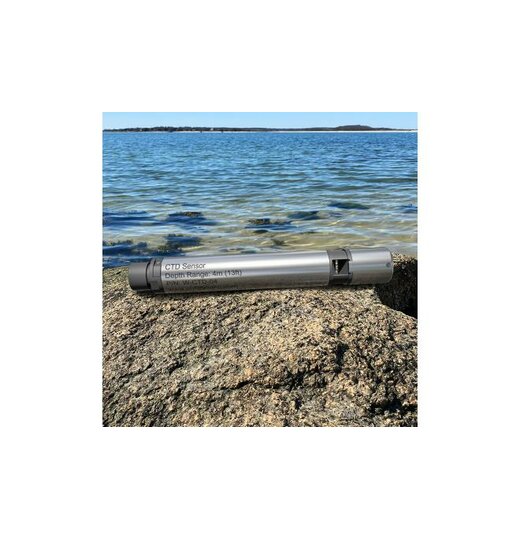

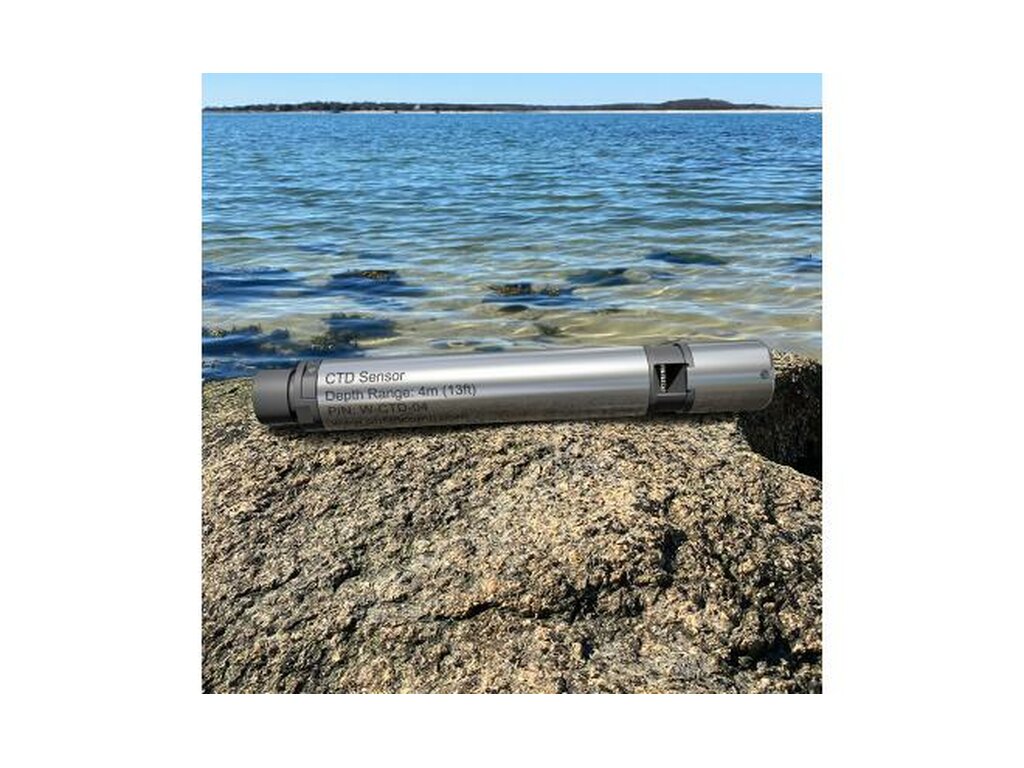

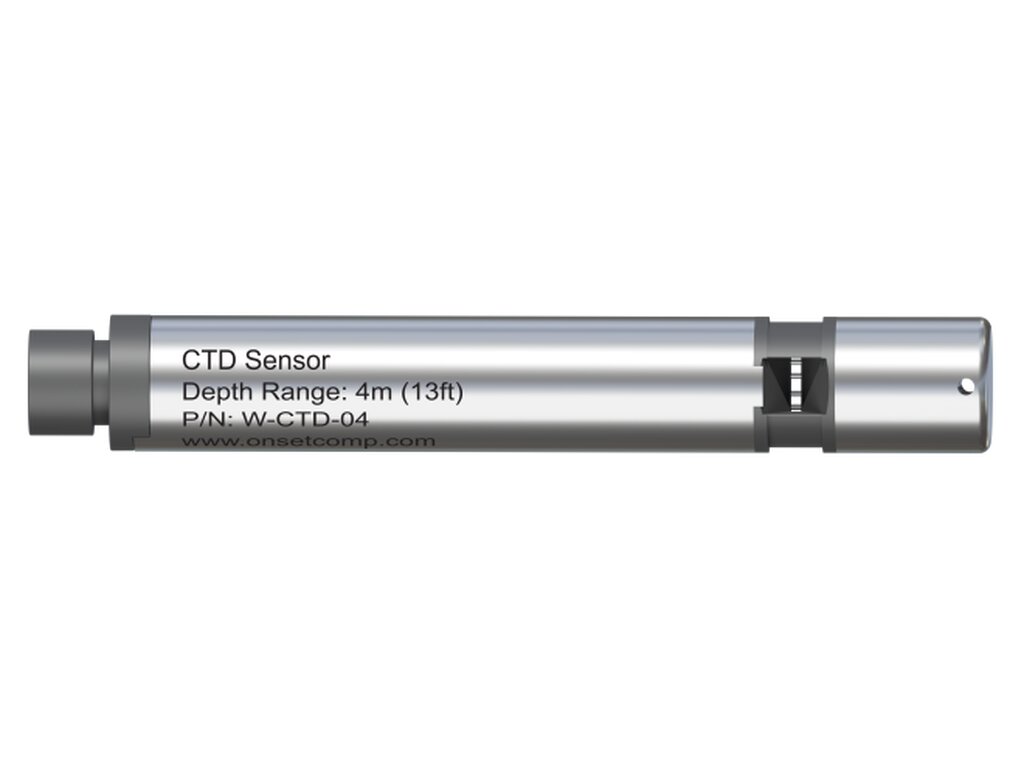

Der W-CTD-04-Sensor ist ein austauschbarer Sensor für 0 - 4m (0 - 13 ft) Wassertiefe, der mit den Wasseraufzeichnungsgeräten der HOBO MX800-Serie kombiniert wird, um Leitfähigkeit, Temperatur und Wasserstand zu messen. Wenn dieser Sensor an einen Wasserlogger der HOBO MX800-Serie angeschlossen ist, kann der Logger auch den spezifischen Leitwert, den Salzgehalt und die gesamten gelösten Feststoffe (TDS) berechnen.

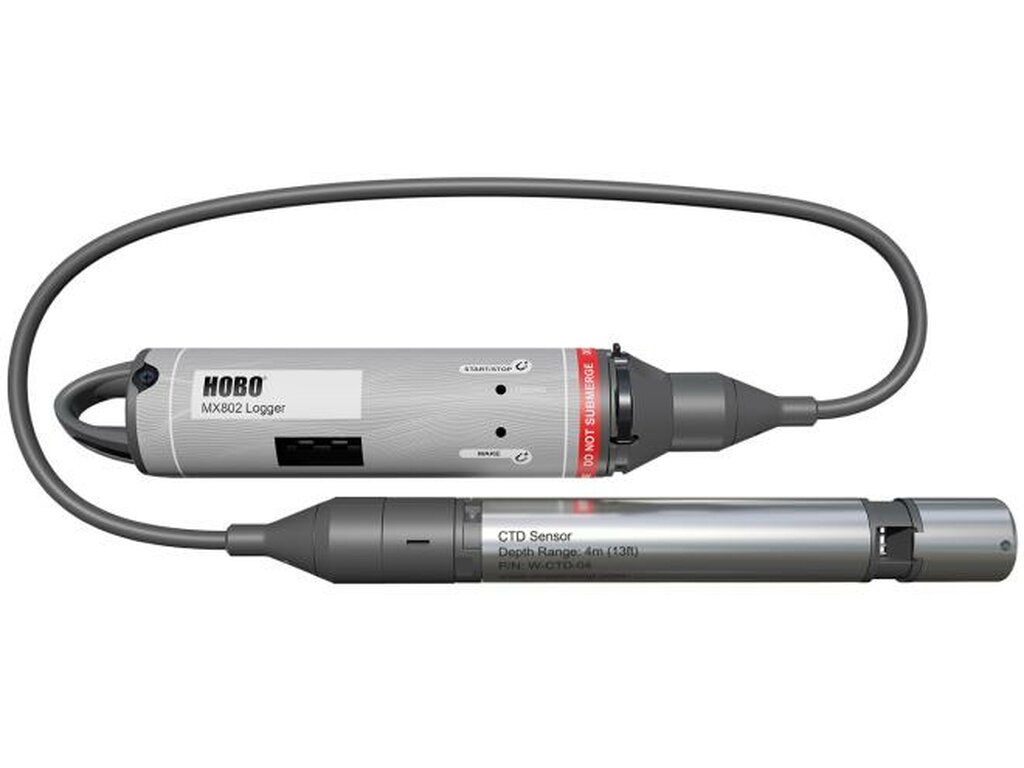

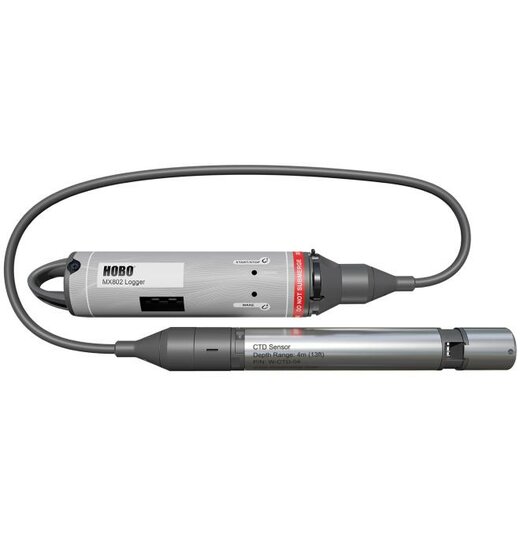

Der CTD-Sensor kann direkt an das vollständig tauchfähige Modell MX801 oder über ein Kabel an das per Bluetooth auslesbare Modell MX802 angeschlossen werden, bei dem der Sensor zum Herunterladen der Daten nicht aus dem Wasser gezogen werden muss.
Bitte beachten Sie:
Erfordert einen HOBO MX801 oder MX802 Datenlogger, die HOBOconnect App und ein kompatibles Mobilgerät oder einen Windows-Computer. Die Systemanforderungen für die App finden Sie unten auf der HOBOconnect-Software-Seite.
Lieferumfang:
- HOBO W-CTD-04 Sensor (0-4m)
Spezifikationen:
Absolute Druck- und Wasserstandsmessungen W-CTD-04
Reichweite
0 bis 145 kPa (0 bis 21 psia); Ungefähr 0 bis 4 m (0 bis 13 Fuß) Wassertiefe auf Meereshöhe oder 0 bis 7 m (0 bis 23 Fuß) Wassertiefe in 3.000 m (10.000 Fuß) Höhe
Werkseitig kalibrierter Bereich
69 bis 145 kPa (10 bis 21 psia), 0 bis 40 °C (32 bis 104 °F)
Berstdruck
310 kPa (45 psia) oder 18 m (60 ft) Tiefe
Genauigkeit des Wasserstands*
Typischer Fehler: ±0,075 % FS, 0,3 cm (0,01 Fuß) Wasser
Maximaler Fehler: ±0,15 % FS, 0,6 cm (0,02 Fuß) Wasser
Rohdruckgenauigkeit**
±0,3 % FS, 0,43 kPa (0,063 psi) maximaler Fehler
Auflösung
<0,014 kPa (0,002 psi), 0,14 cm (0,005 Fuß) Wasser
Druckreaktionszeit***
<1 Sekunde bis 90 % bei stabiler Temperatur
* Wasserstandsgenauigkeit: Mit genauer Referenzwasserstandsmessung, bekannter Wasserdichte und einer stabilen Temperaturumgebung. Die Systemwasserstandsgenauigkeit entspricht der Summe der barometrischen Wasserstandsgenauigkeit plus der ausgewählten CTD-Sensor-Wasserstandsgenauigkeit.
** Rohdruckgenauigkeit: Die absolute Drucksensorgenauigkeit umfasst alle durch Sensordrift, Temperatur und Hysterese bedingten Fehler.
*** Temperaturänderungen: 20 Minuten im Wasser einwirken lassen, um eine vollständige Temperaturkompensation des Drucksensors zu erreichen. Aufgrund schneller Temperaturänderungen kann ein zusätzlicher Fehler von bis zu 0,5 % auftreten.
Leitfähigkeitsmessungen:
Messbereich
Elektrische Leitfähigkeit und spezifischer Leitwert: 0 bis 100.000 µS/cm
Salzgehalt mit PSS-78: 2 bis 42 PSU
Gesamtgehalt an gelösten Feststoffen (TDS): 0 bis 100.000 mg/l
Kalibrierter Bereich
Elektrische Leitfähigkeit: 50 bis 80.000 µS/cm / 5° bis 35°C / 41° bis 95°F
Genauigkeit
Leitfähigkeit: +/-2 % oder 15 µS/cm, je nachdem, welcher Wert größer ist
Salzgehalt: +/-2 % des Messwerts oder 0,1 PSU, je nachdem, welcher Wert größer ist
Auflösung
Leitfähigkeit:
0,1 µS/cm von 0 bis 1.000 µS/cm
1 µS/cm von 1.000 bis 10.000 µS/cm
10 µS/cm von 10.000 bis 100.000 µS/cm
TDS: 0,1 mg/l
Salzgehalt: 0,01 PSU
Temperaturmessungen (alle Modelle)
Reichweite
-20° bis 50°C (-40° bis 122°F), nicht gefrierendes Wasser
Genauigkeit
±0,15 °C (±0,27 °F) von 0 °C bis 50 °C (32 °F bis 122 °F)
Auflösung
0,01 °C bei 25 °C (0,018 °F bei 77 °F)
Reaktionszeit
3 Minuten bis 90 % in Wasser (typisch)
Drift
<0,1°C (0,18°F) pro Jahr
Sensor
Maße
2,5 cm (1 Zoll) Durchmesser, 18,7 cm (7,37 Zoll) Länge
Gewicht
177g
Benetzte Materialien
Passiviertes Gehäuse aus Edelstahl 316, geeignet für den Einsatz in Salzwasser, Viton- und Buna-N-O-Ringe, PET-Sensoranschluss
Tiefensensor: Keramik
Leitfähigkeitssensor: PET, Platinbeschichtung auf den Elektroden
Hinweis: Der Sensor sollte so montiert werden, dass er keinen Kontakt mit anderen Metallen hat
Umweltbewertung
IP68; Wasserdicht bis zur Berstdruckklasse des Drucksensors
