- High-Level-Spannungsausgänge
- 1500Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- Eingangsschutz bis 40VAC Continuous
- 120dB CMR
- 70dB NMR bei 60Hz
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift bei Umgebungstemperatur

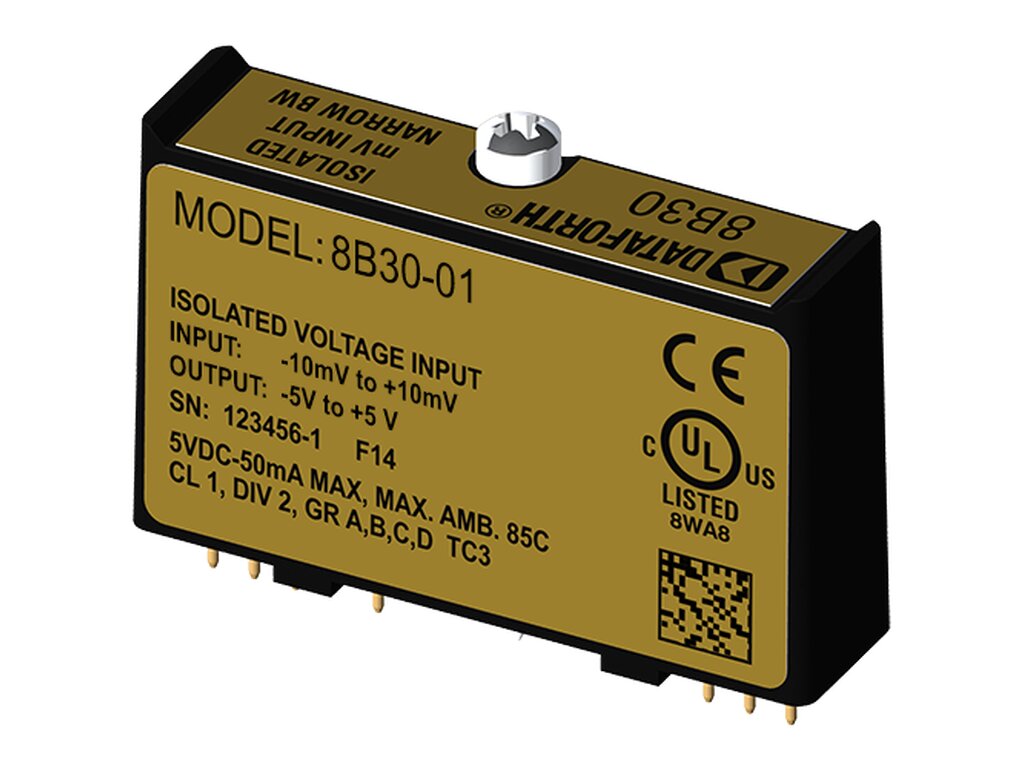

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B30-Modul isoliert, filtert und verstärkt ein Spannungseingangssignal und liefert einen analogen Spannungsausgang.

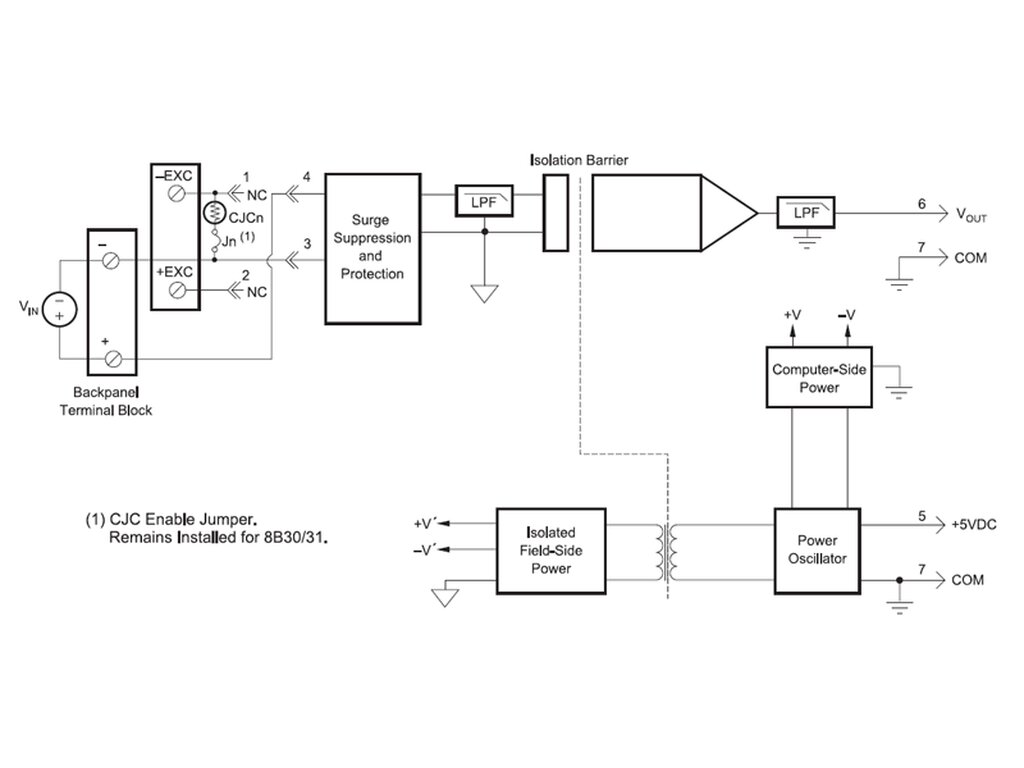

Die Signalfilterung erfolgt mit einem 5-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier auf der Systemseite.
Eine spezielle Eingangsschaltung auf den 8B30-Modulen bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die 8B30-Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
