- Akzeptiert Millivolt- und Spannungspegel-Signale
- High-Level Spannungsausgänge
- 1500Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- 100dB CMR
- 1kHz Signalbandbreite
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift bei Umgebungstemperatur

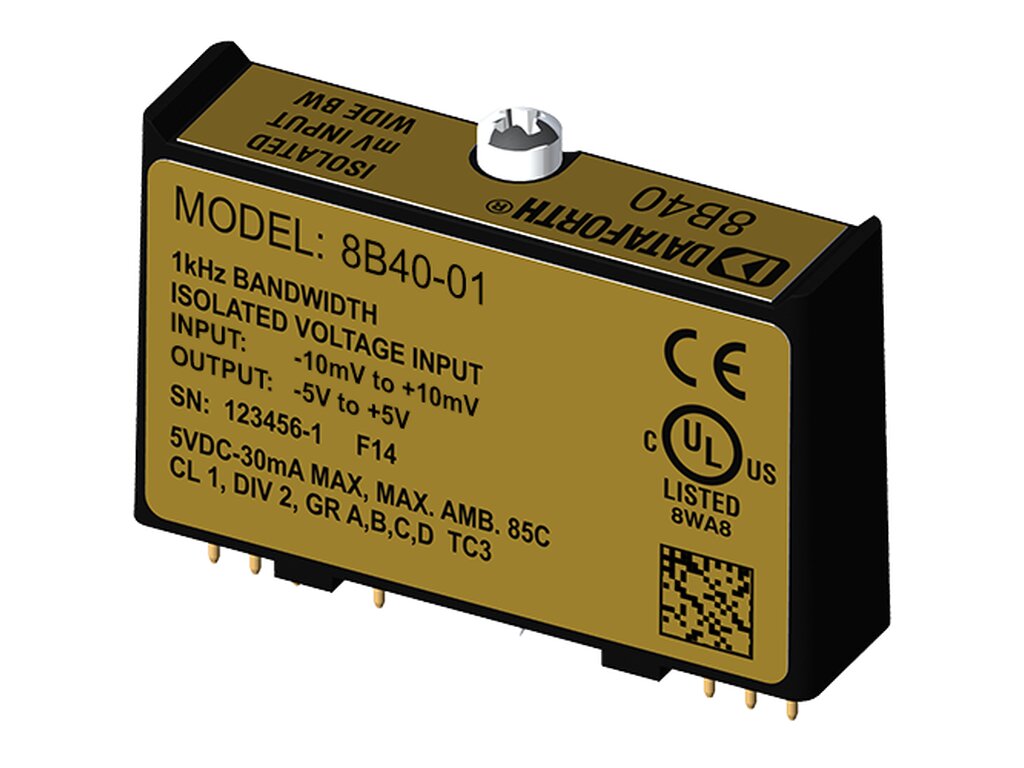

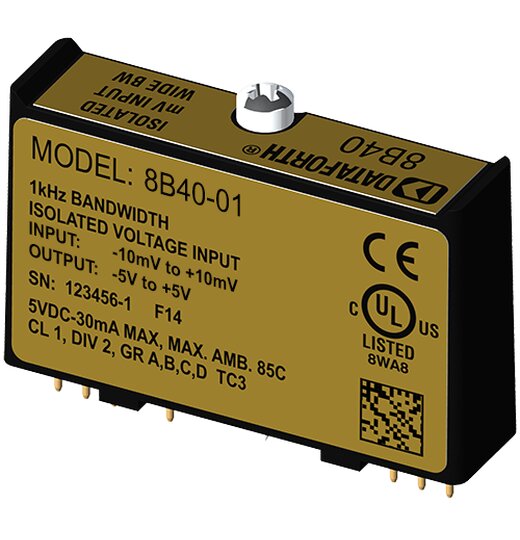

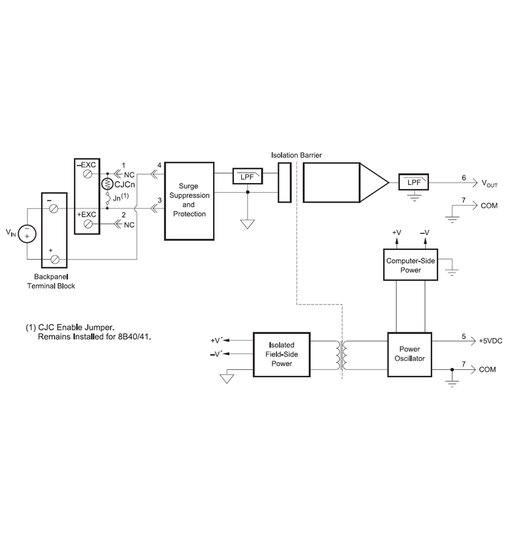

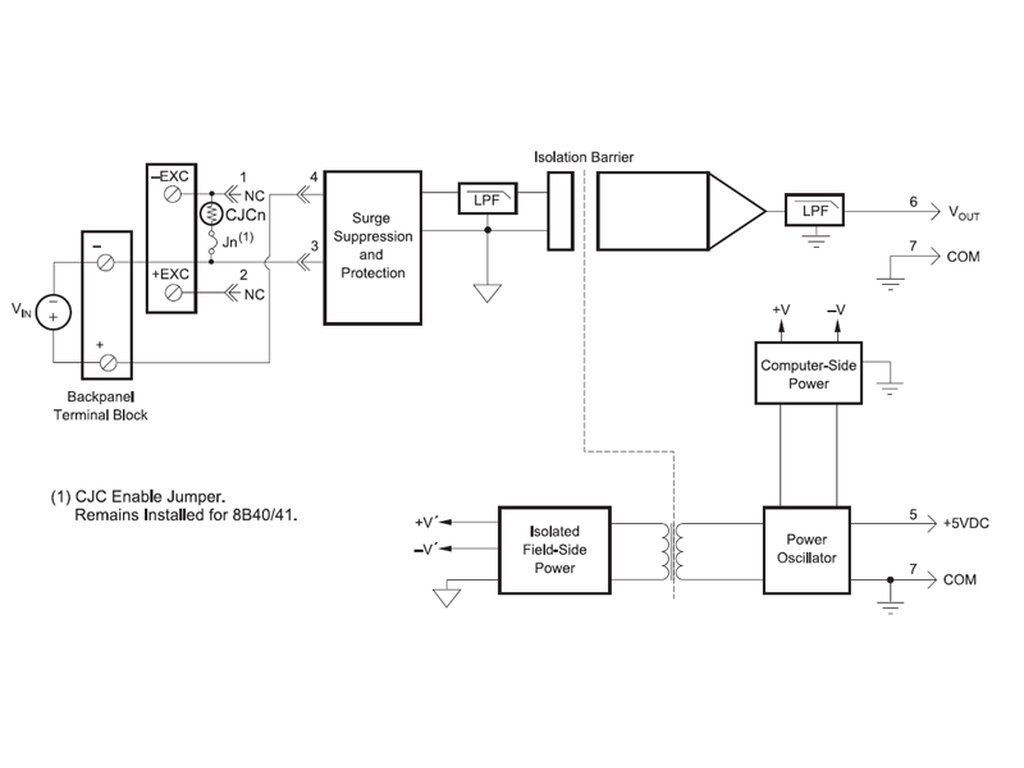

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B40-Modul isoliert, filtert und verstärkt ein Spannungseingangssignal und liefert einen analogen Spannungsausgang.
Die Signalfilterung erfolgt mit einem 5-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb oberhalb von 1 kHz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier auf der Systemseite.
Eine spezielle Eingangsschaltung auf den 8B40-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
