Artikelnummer: 8B35

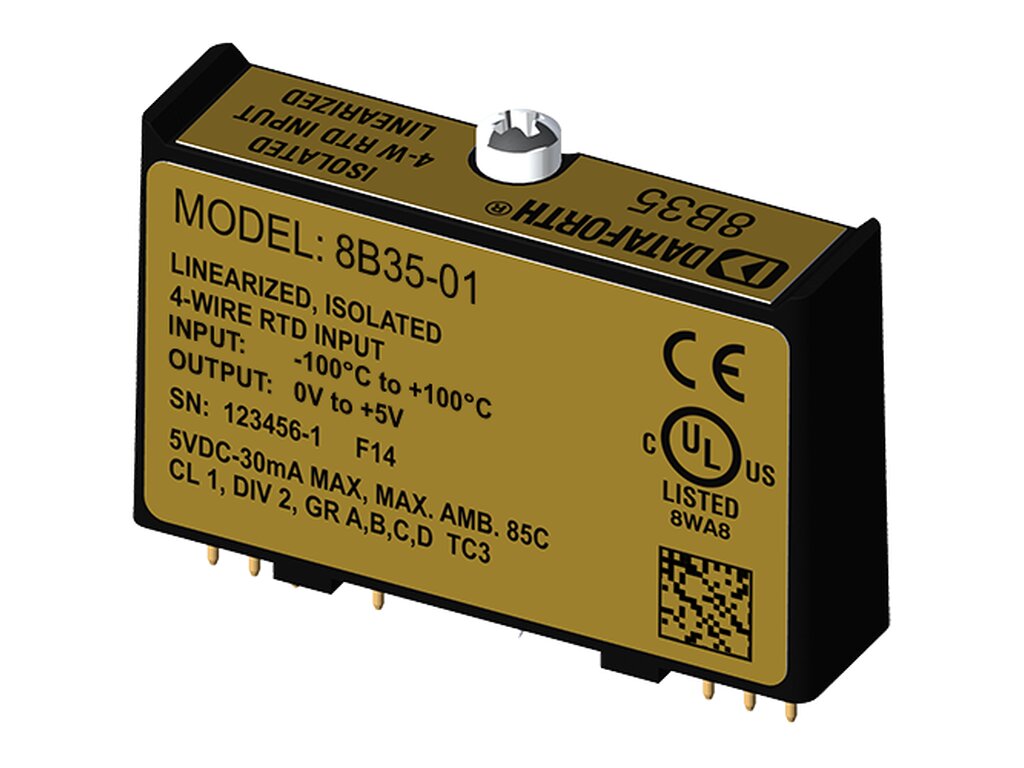

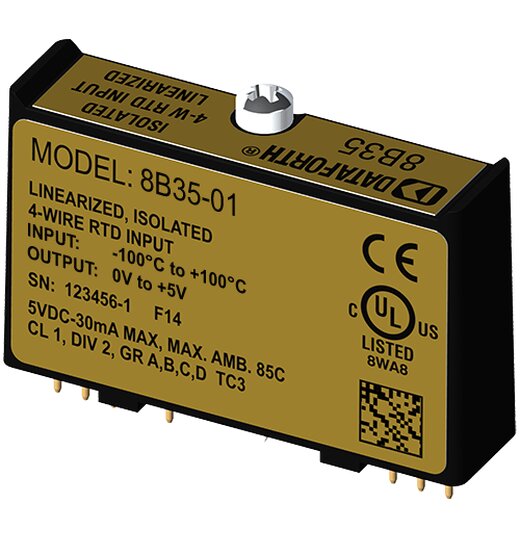

8B35 RTD 4-Leiter Eingangsmodule

  • Für 100 Ohm Platin-RTDs
  • Echter 4-Draht-Eingang
  • Linearisiert RTD-Signal
  • 120dB CMR
  • Geringe Drift bei Umgebungstemperatur
148,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

Staffelpreise
ab 5 Stk 142,08 €
ab 10 Stk 136,16 €
ab 20 Stk 133,20 €
sofort verfügbar
Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.
Eingangsbereich
Ausgangsbereich

  • Für 100 Ohm Platin-RTDs
  • Echter 4-Leiter Eingang
  • Linearisiert RTD-Signal
  • High-Level Spannungsausgänge
  • 1500Veff Isolierung
  • ANSI/IEEE C37.90.1 Transientenschutz
  • 120dB CMR
  • 70dB NMR bei 60Hz
  • Geringe Drift bei Umgebungstemperatur

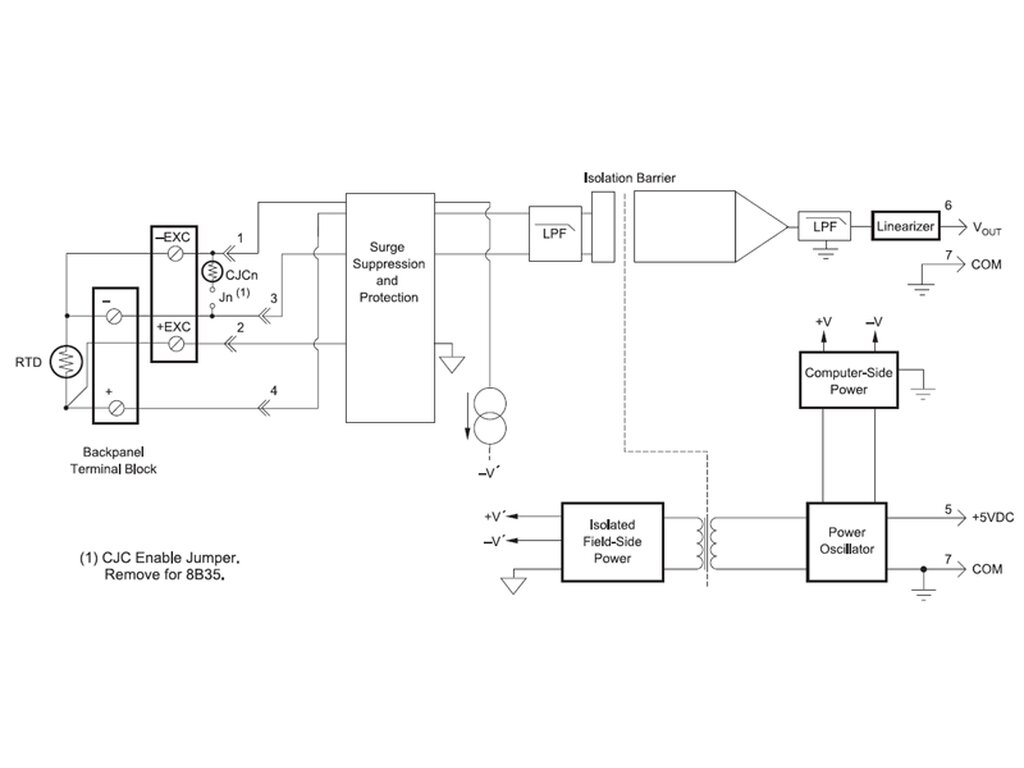

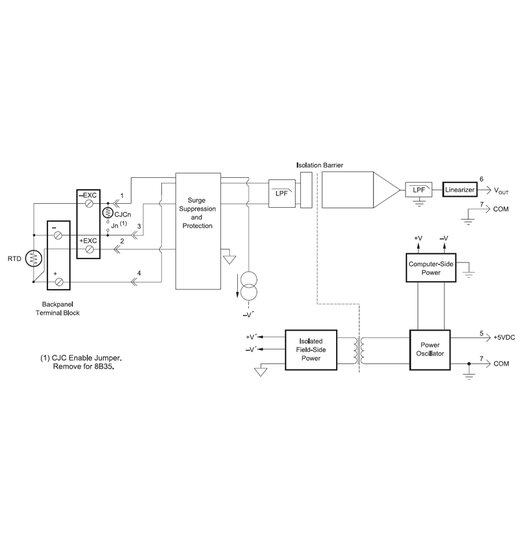

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B35-Eingangsmodul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem RTD und liefert einen analogen Spannungsausgang.

Die RTD-Erregung wird vom Modul mit Hilfe einer Präzisionsstromquelle bereitgestellt. Der Erregerstrom fließt nicht in den Eingangssignalleitungen, so dass RTD-Messungen unabhängig vom Leitungswiderstand durchgeführt werden können. Die Erregerströme sind klein (0,25mA), was die Selbsterwärmung des RTDs minimiert.

Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine 70 dB Unterdrückung des Normalbetriebs bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.

Eine spezielle Eingangsschaltung auf dem Modul 8B35 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.

Eigenschaften
Ausgangstyp: Analog
Modultyp: 8B Serie
Eingangstyp: PT100/1000/RTD

8B35 Datenblatt
