- Eingangsbereich: PT100 ±100°C (±0,20°C)
- Ausgangsbereich: 0-5V
- Für 100 Ohm Platin-RTDs
- Linearisiert RTD-Signal
- 1500Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- 120dB CMR
- 70dB NMR bei 60Hz
- Geringe Drift bei Umgebungstemperatur

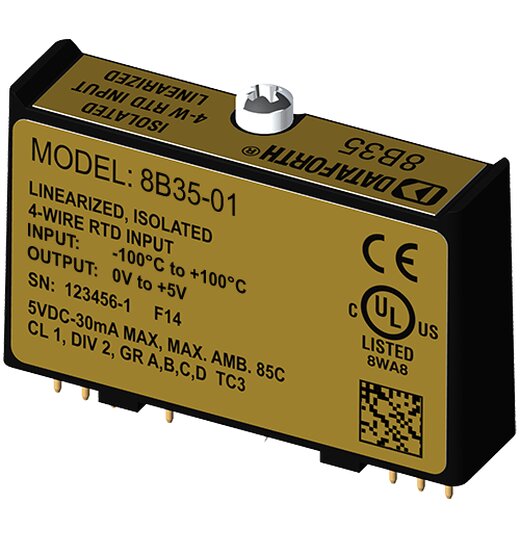

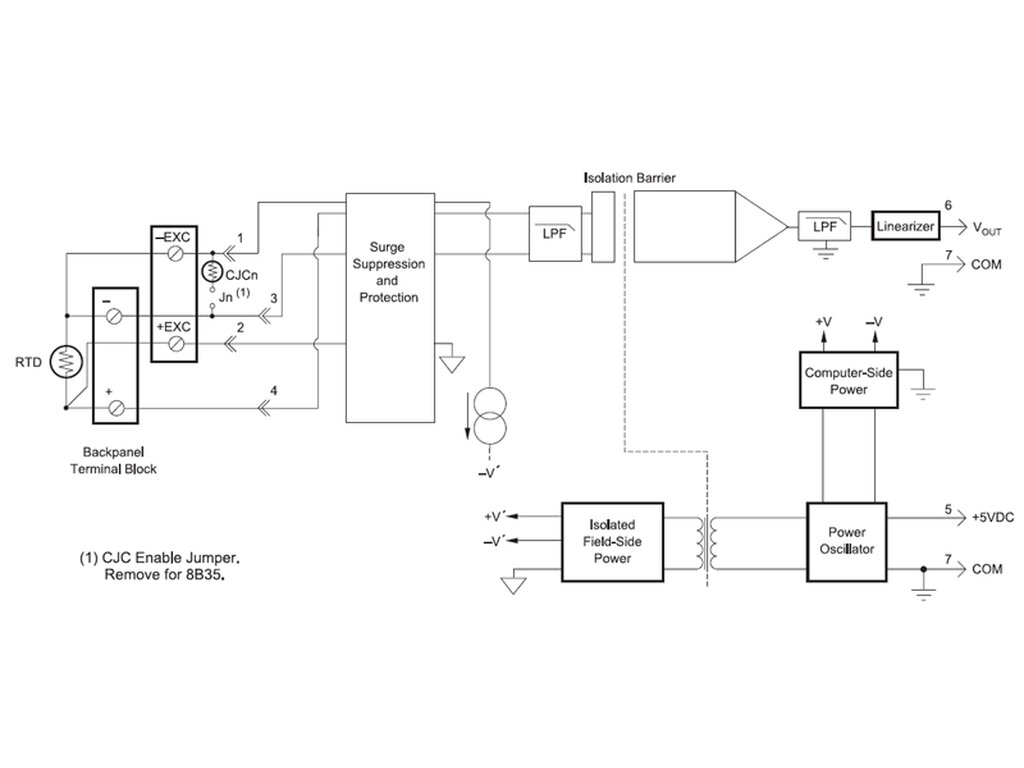

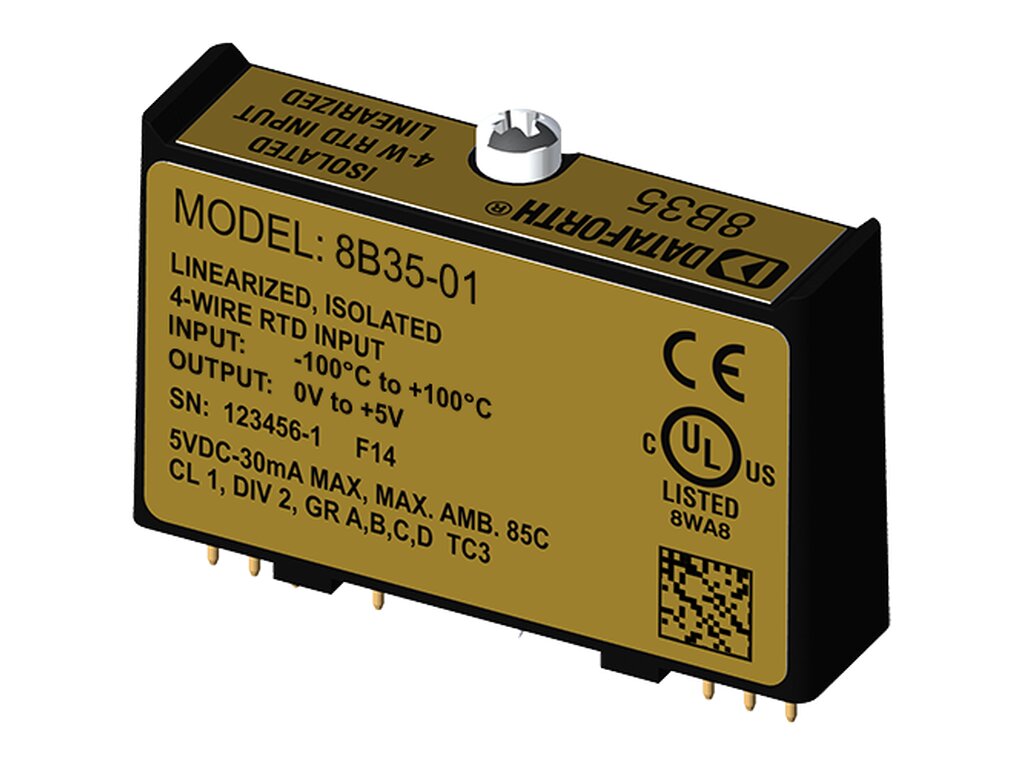

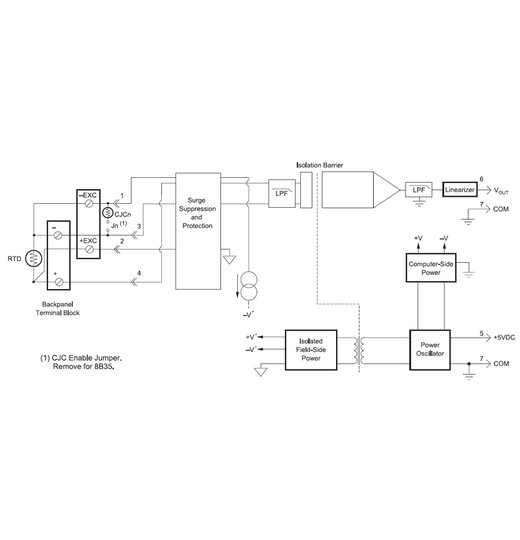

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B35-Eingangsmodul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem RTD und liefert einen analogen Spannungsausgang.
Die RTD-Erregung wird vom Modul mit Hilfe einer Präzisionsstromquelle bereitgestellt. Der Erregerstrom fließt nicht in den Eingangssignalleitungen, so dass RTD-Messungen unabhängig vom Leitungswiderstand durchgeführt werden können. Die Erregerströme sind klein (0,25mA), was die Selbsterwärmung des RTDs minimiert.
Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine 70 dB Unterdrückung des Normalbetriebs bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.
Eine spezielle Eingangsschaltung auf dem Modul 8B34 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
Eigenschaften
| Ausgangstyp: | Analog |
| Modultyp: | 8B Serie |
| Eingangstyp: | PT100/1000/RTD |
