- Brückenspeisespannung: 3,333V
- Empfindlichkeit: 3mV/V - Vollbrücke
- Ausgangsbereich: ±5V
- High-Level Spannungsausgänge
- ANSI/IEEE C37.90.1 Transientenschutz
- 100dB CMR
- 8kHz Signalbandbreite
- ±0,05% Genauigkeit
- ±0,02% Linearität

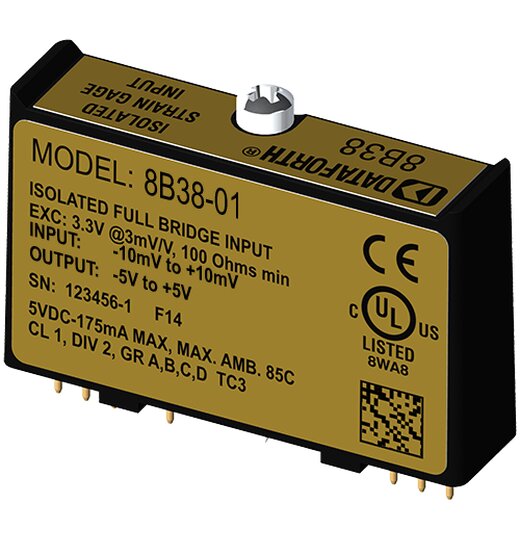

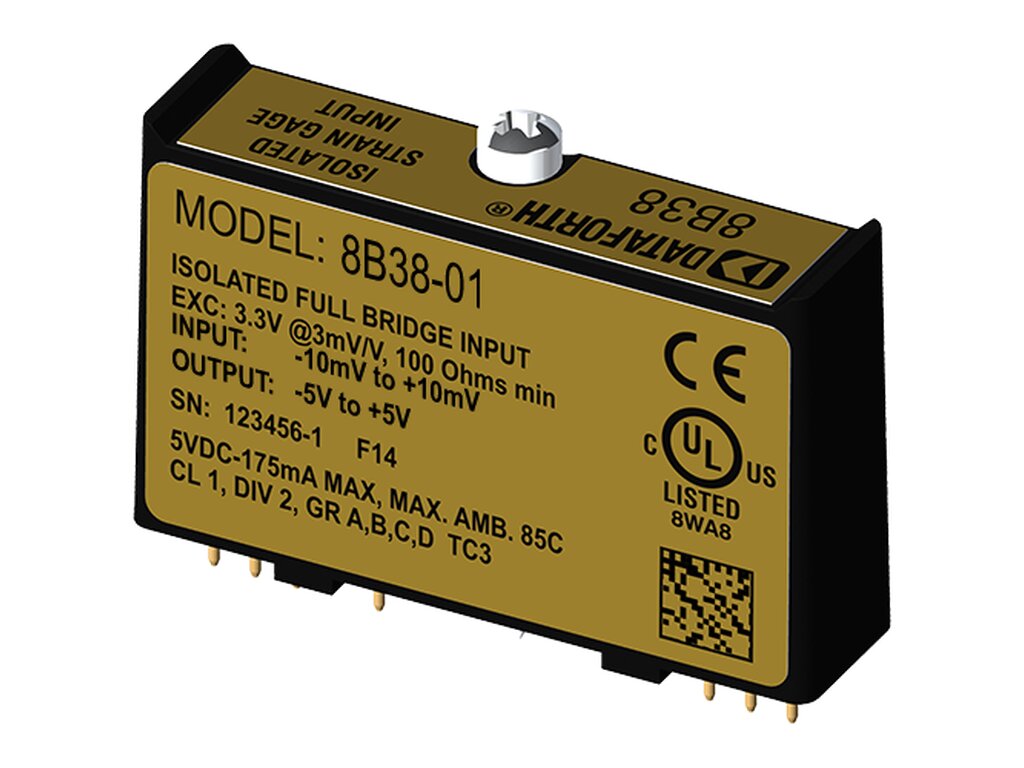

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B38-Modul isoliert, filtert und verstärkt ein Vollbrücken-DMS-Eingangssignal und liefert einen analogen Spannungsausgang.
Der 8B38 kann mit Aufnehmern mit einem Nennwiderstand von 100? bis 2k? verbunden werden. Die Brückenspeisung wird vom Modul mit einer stabilen 10,00V- oder 3,33V-Quelle bereitgestellt. Empfindlichkeiten von 2mV/V und 3mV/V werden als Standard angeboten.

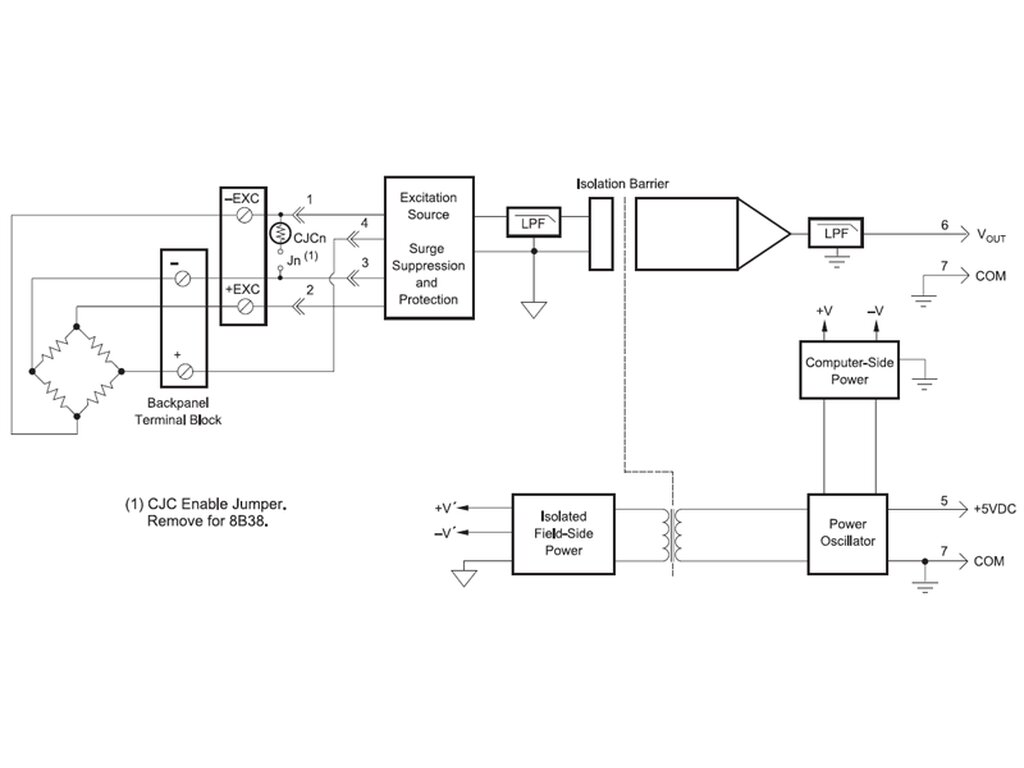

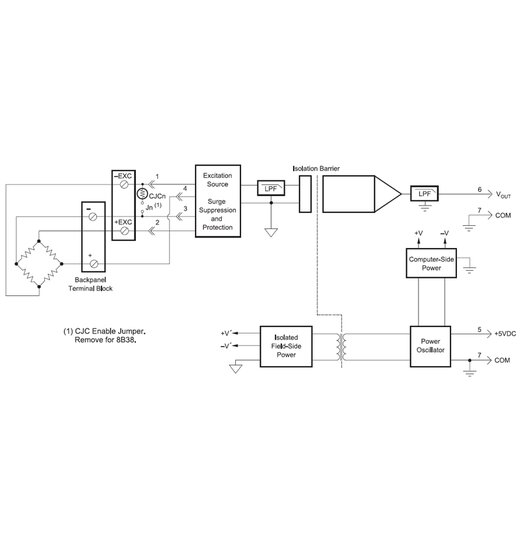

Die Signalfilterung erfolgt mit einem 5-poligen Filter, das hinsichtlich des Zeit- und Frequenzgangs optimiert ist und eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb oberhalb der Filtergrenzfrequenz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier sind auf der Systemseite. Eine spezielle Eingangsschaltung auf dem Modul 8B38 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch Transformatorenkopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
