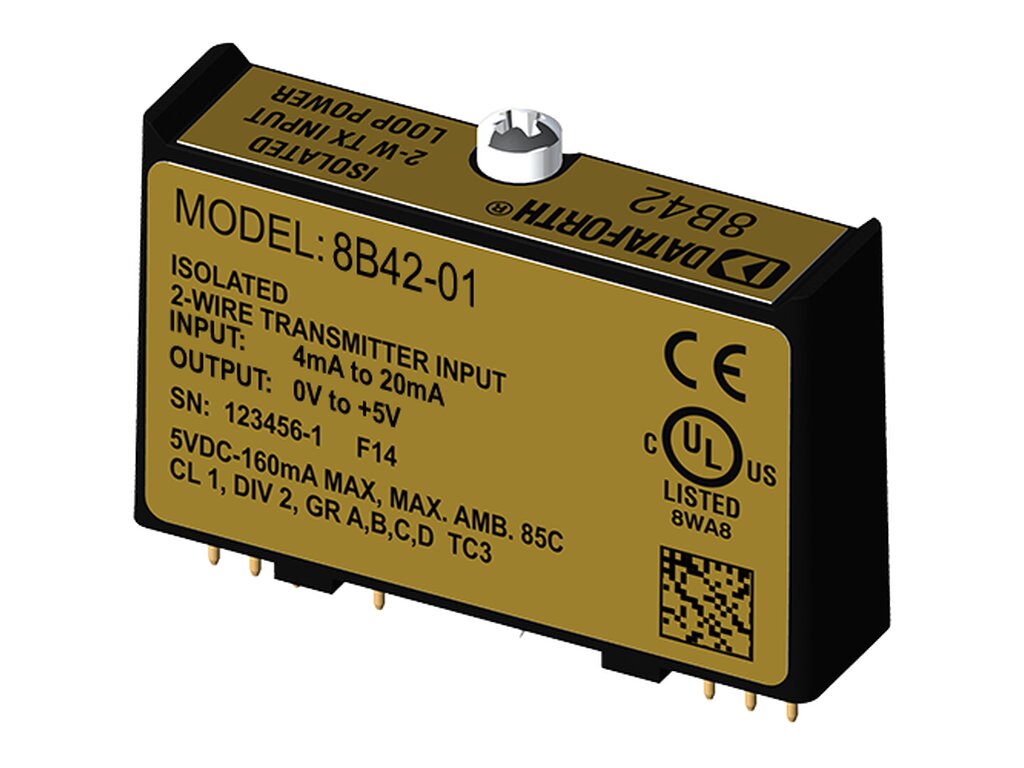

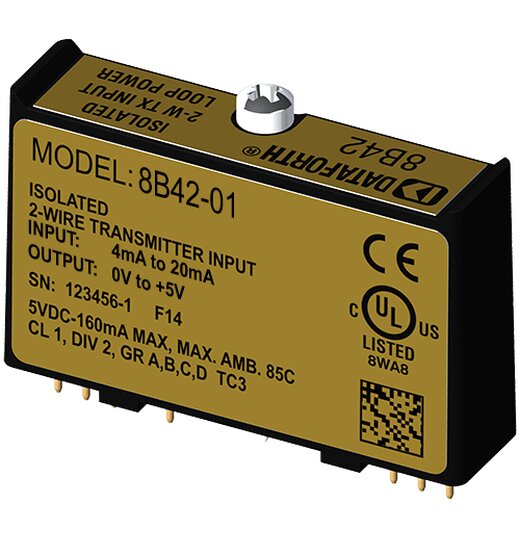

8B42 2-Leiter Transmitter Schnittstellenmodule

8B42 2-Leiter Transmitter Schnittstellenmodule

+12VDC Schleifenversorgung
Bietet Isolierung für nicht isolierte 2-Leiter Transmitter
100dB CMR
100Hz Bandbreite
±0,05% Genauigkeit

Eingangsbereich
Ausgangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

153,00 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	163,20 €*
10	156,40 €*
20	153,00 €*

Persönliches Angebot anfordern!

Artikelnummer: 8B42

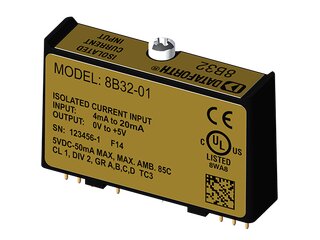

Kategorie: 8B32/42: Stromeingangsmodule, Bandbreite 3 Hz, 100 Hz
Hersteller: Dataforth

Beschreibung
PDF (1)

+12VDC Schleifenversorgung
Bietet Isolierung für nicht isolierte 2-Leiter Transmitter
High-Level Spannungsausgänge
1500Veff Isolierung
100dB CMR
100Hz Bandbreite
±0,05% Genauigkeit
±0,02% Linearität
Geringe Drift bei Umgebungstemperatur

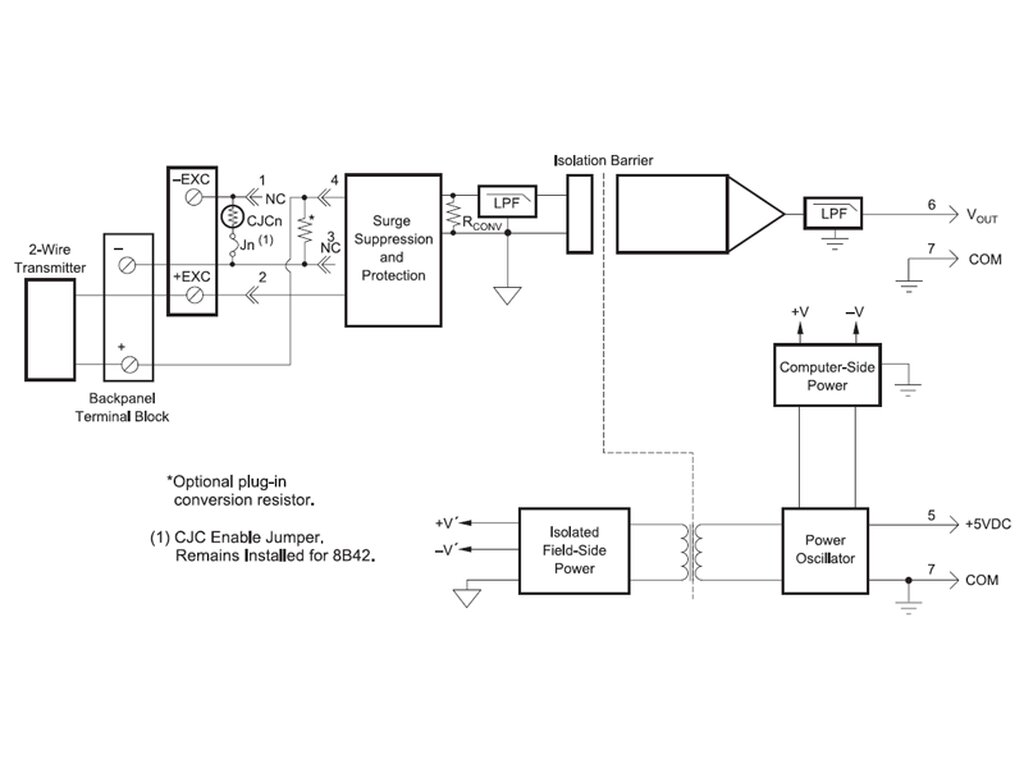

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B42-Modul versorgt einen Stromtransmitter mit Strom, isoliert, filtert und verstärkt dann das resultierende Prozessstrom-Eingangssignal und liefert einen analogen Spannungsausgang. Die Umwandlung von Strom in Spannung erfolgt intern im Modul, um eine hohe Genauigkeit zu gewährleisten.

Die Signalfilterung erfolgt mit einem 3-Pol-Filter, der für Zeit- und Frequenzgang optimiert ist und eine Unterdrückung von 60 dB pro Dekade im Normalbetrieb oberhalb von 100 Hz bietet. Eine spezielle Eingangsschaltung auf dem Modul 8B42 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 40VAC. Klemmenschaltungen an den E/A- und Leistungsanschlüssen schützen vor schädlichen Transienten.

Die Isolierung erfolgt durch Transformatorenkopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
