- Eingangsbereich: ±5V
- Ausgangsbereich: ±5V
- High-Level-Spannungsausgänge
- 1500Veff Isolierung
- 120dB CMR
- 70dB NMR bei 60Hz
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift mit Umgebungstemperatur

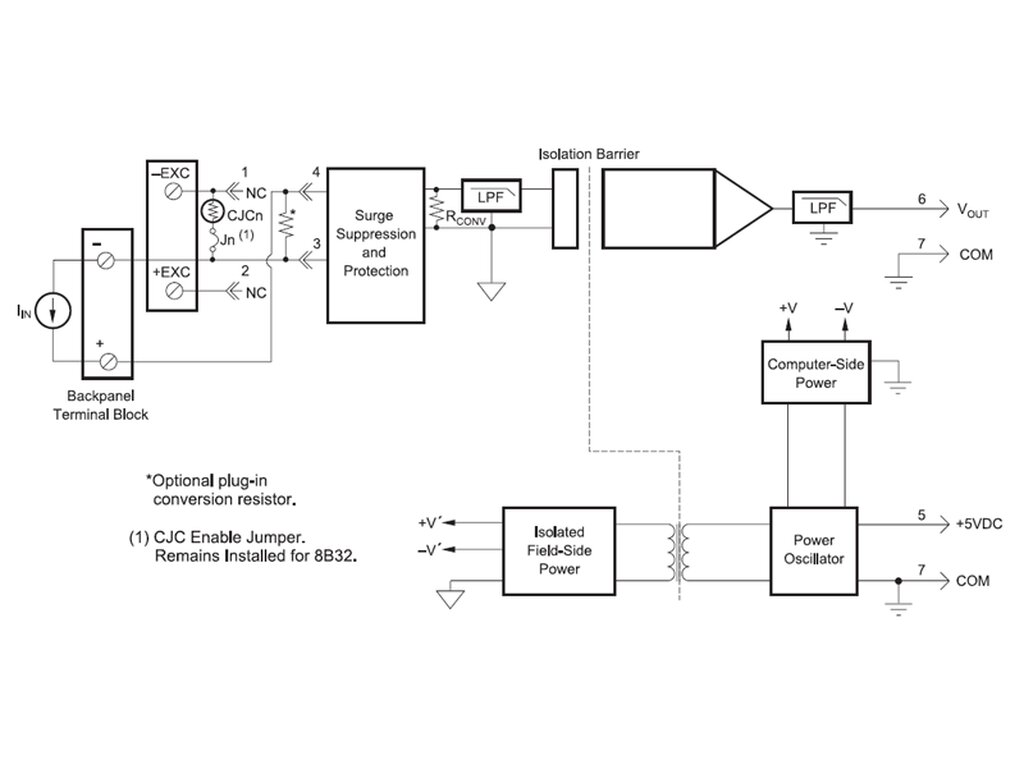

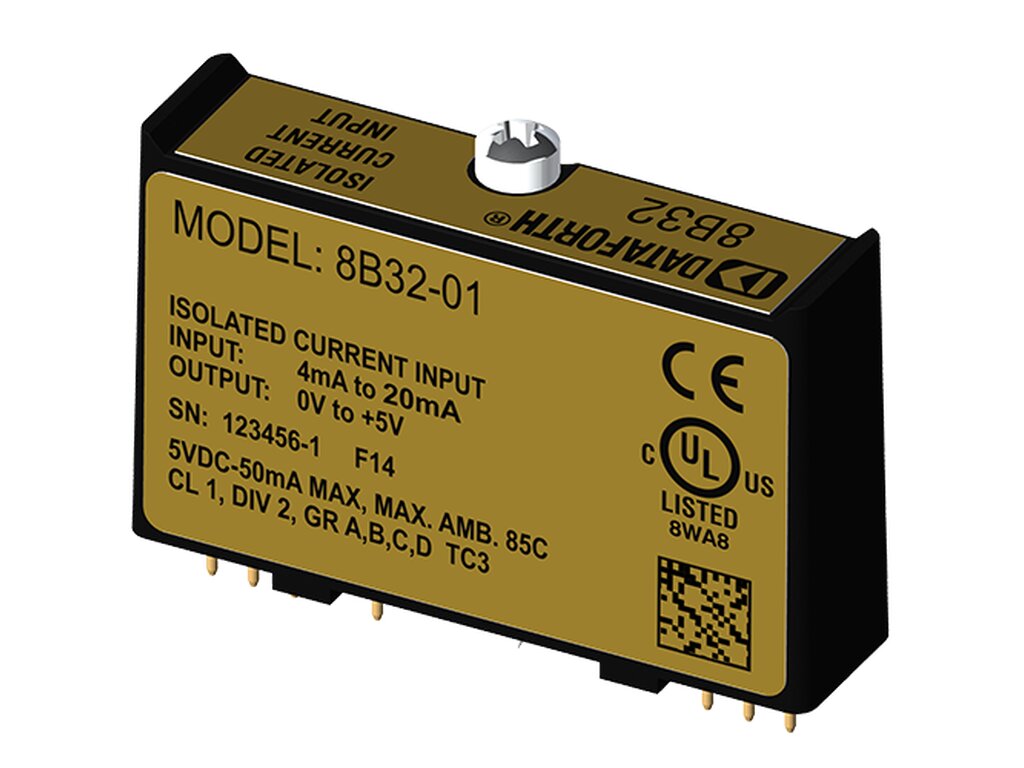

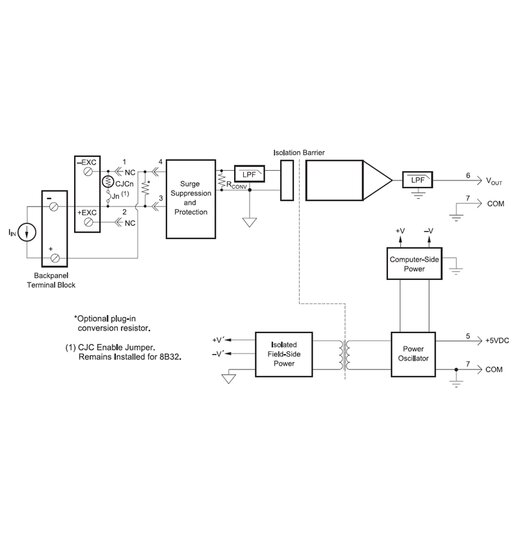

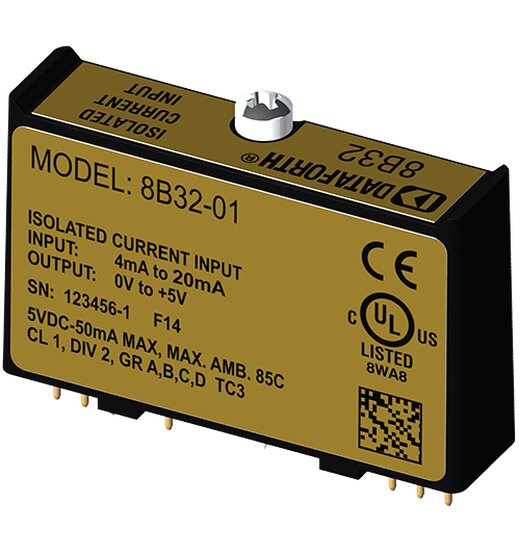

8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B32-Modul isoliert, filtert und verstärkt ein Prozessstrom-Eingangssignal und liefert einen analogen Spannungsausgang. Die Umwandlung von Strom in Spannung erfolgt intern im Modul, um eine hohe Genauigkeit zu gewährleisten.
Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.
Eine spezielle verseEingangsschaltung auf dem 8B32-Modul bietet Schutz gegen hentliches Einschalten von Netzspannungen bis zu 40VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die 8B32-Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
