Artikelnummer: 8B32-01

8B32-01 Stromeingangsmodule | Eingang ±1V | Ausgang ±5V

  • Eingangsbereich: ±1V
  • Ausgangsbereich: ±5V
  • Eingangsschutz bis 40VAC Continuous
  • 120dB CMR
  • 70dB NMR bei 60Hz
  • ±0,05% Genauigkeit
130,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

Staffelpreise
ab 5 Stk 124,80 €
ab 10 Stk 119,60 €
ab 20 Stk 117,00 €
sofort verfügbar Lieferzeit: 14 Werktage
Eingangsbereich
Ausgangsbereich
Stk

  • Eingangsbereich: ±1V
  • Ausgangsbereich: ±5V
  • High-Level-Spannungsausgänge
  • 1500Veff Isolierung
  • 120dB CMR
  • 70dB NMR bei 60Hz
  • ±0,05% Genauigkeit
  • ±0,02% Linearität
  • Geringe Drift mit Umgebungstemperatur

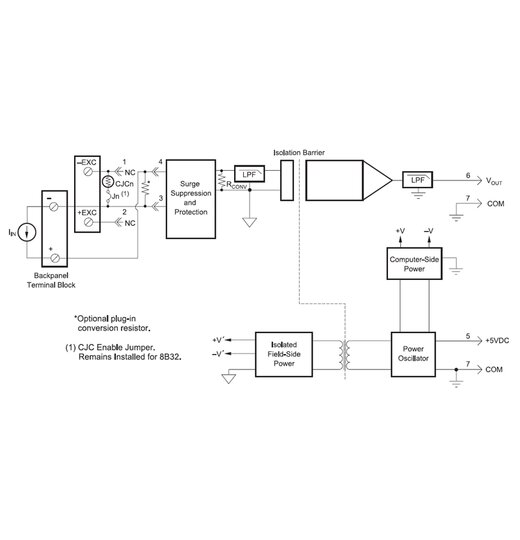

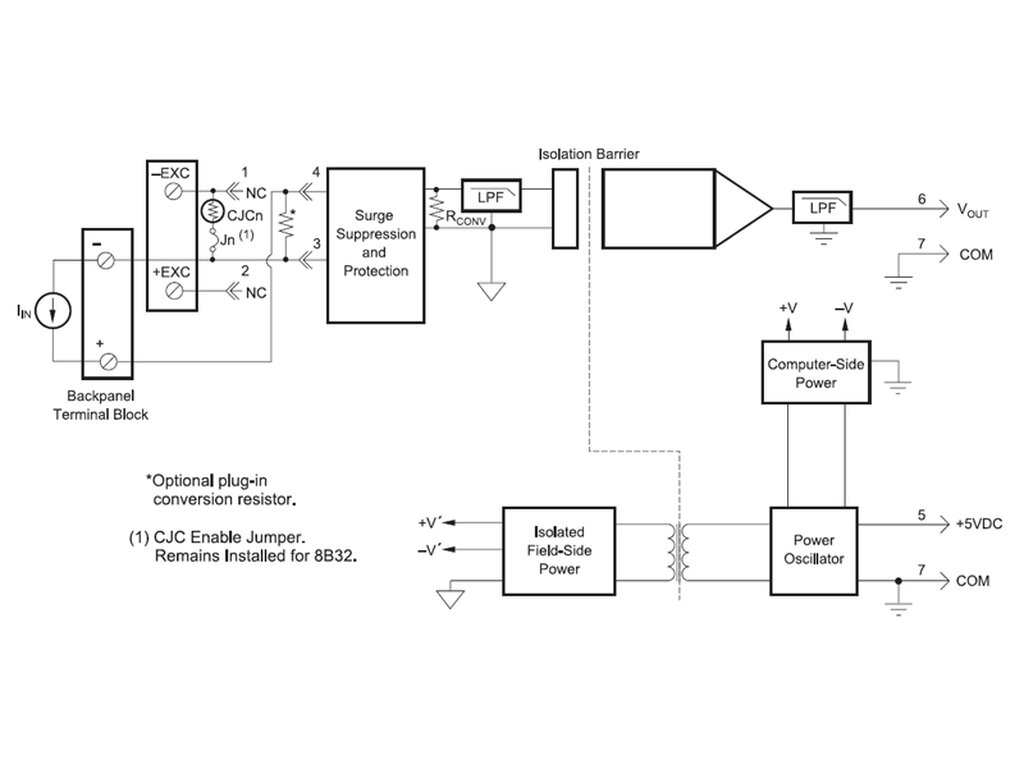

8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B32-Modul isoliert, filtert und verstärkt ein Prozessstrom-Eingangssignal und liefert einen analogen Spannungsausgang. Die Umwandlung von Strom in Spannung erfolgt intern im Modul, um eine hohe Genauigkeit zu gewährleisten.

Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.

Eine spezielle verseEingangsschaltung auf dem 8B32-Modul bietet Schutz gegen hentliches Einschalten von Netzspannungen bis zu 40VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.

Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die 8B32-Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.

Eigenschaften
Ausgangstyp: Analog
Modultyp: 8B Serie
Eingangstyp: Milliampere

8B32 Datenblatt
