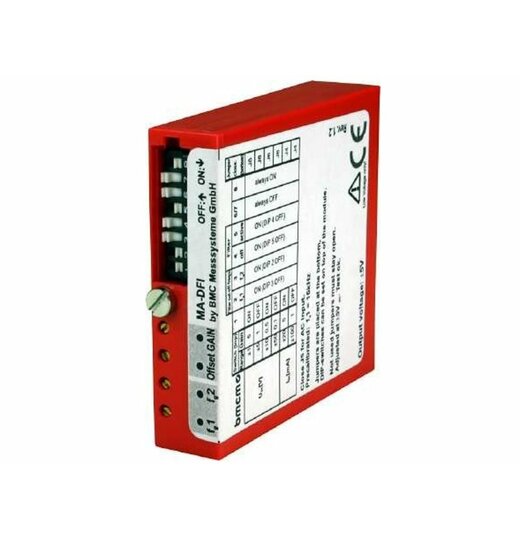

MA-DFI: digitales Filtermodul, galvanisch getrennt, 60dB/Otave

MA-DFI: digitales Filtermodul, galvanisch getrennt, 60dB/Otave

einstellbare Filtereckfrequenzen

einstellbare Eingangsmessbereiche

integrierte Sensorversorgung

199,00 €

exkl. 19% USt. , zzgl.

Persönliches Angebot anfordern!

Lieferzeit: 14 Werktage (DE - Ausland abweichend)

Artikelnummer: MA-DFI
Kategorie: MA-FI, MA-DFI: 5B Universalfiltermodule, galvanisch trennend
Hersteller: BMC Messsysteme GmbH

Beschreibung
PDF (1)

Das MA-FI ist ein universelles galvanisch trennendes Frequenz-Filtermodul zur Filterung analoger Signale. Es ist insbesondere als Antialiasingfilter zur Verhinderung von Abtastfehlern geeignet. Die Filterkennlinie entspricht einer flachen Butterworth-Charakteristik mit einer Steilheit von ca. 30dB/Oktave bzw 60dB/Oktave (MA-DFI).Es können Eingangssignale bis max. ±50V verarbeitet werden. Der Eingangsverstärker hat 4 Spannungsmessbereiche und 2 Strommessbereiche. Beim Umschalten des Verstärkungsbereiches muss das Modul ggf. neu abgeglichen werden.Das Modul hat 3 schaltbare vorkalibrierte Filtereckfrequenzen. Die Filtereckfrequenz kann kontinuierlich mit einem Poti eingestellt werden. Dies soll analog der angegebenen Tabelle erfolgen, für genaue Messungen muss dies jedoch mit Hilfe eines Referenzgenerators überprüft werden.Außerdem stehen ungeregelte ±7,5V und geregelte +5V Spannungen, oder eine 4mA Stromquelle zur Versorgung von Sensoren zur Verfügung.EingangsdifferenzverstärkerButterworthfiltergalvanische SignaltrennungVersorgungsteilAusgangsteil mit SchalterAuf Anfrage sind Spezialversionen (3kHz, 20kHz) für MA-FI erhältlich.

#ds-ma-dfi

#ds-ma-dfi
