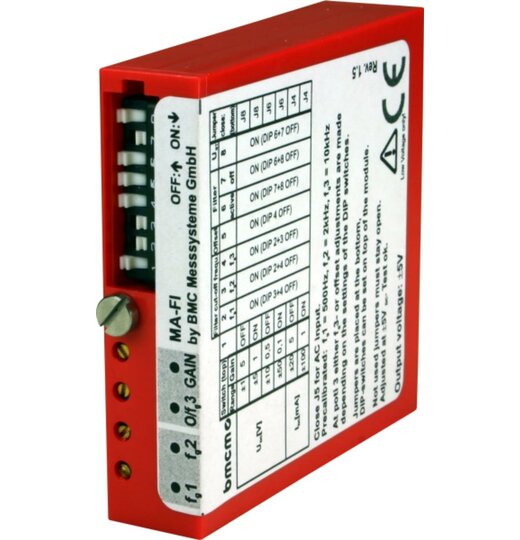

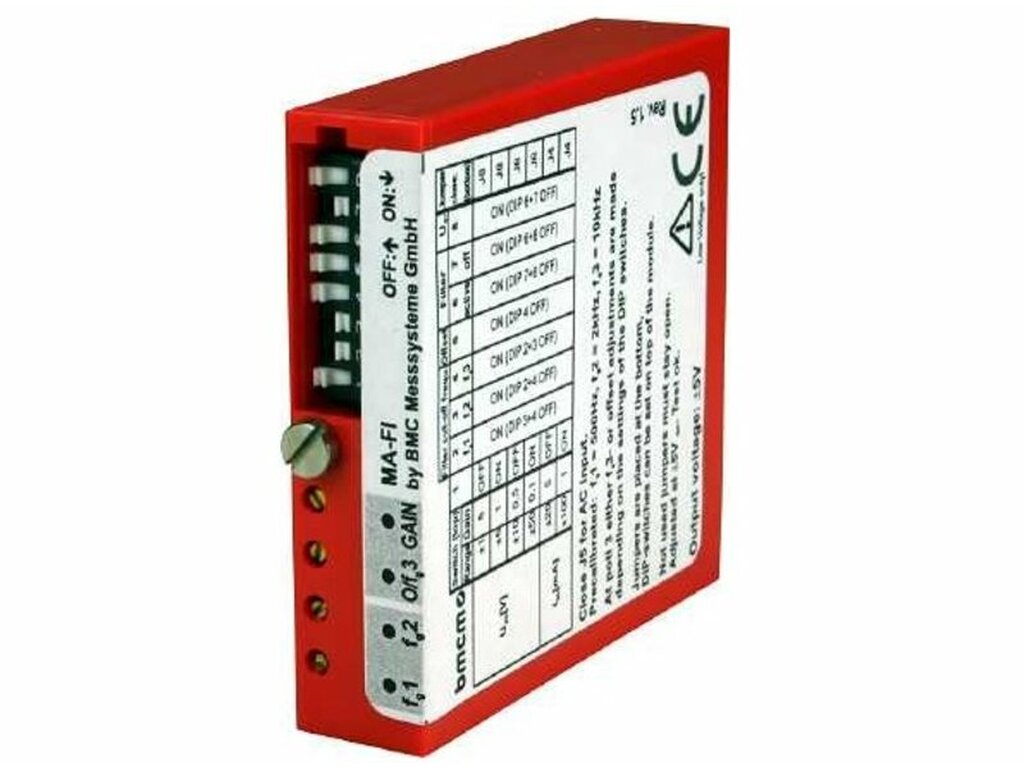

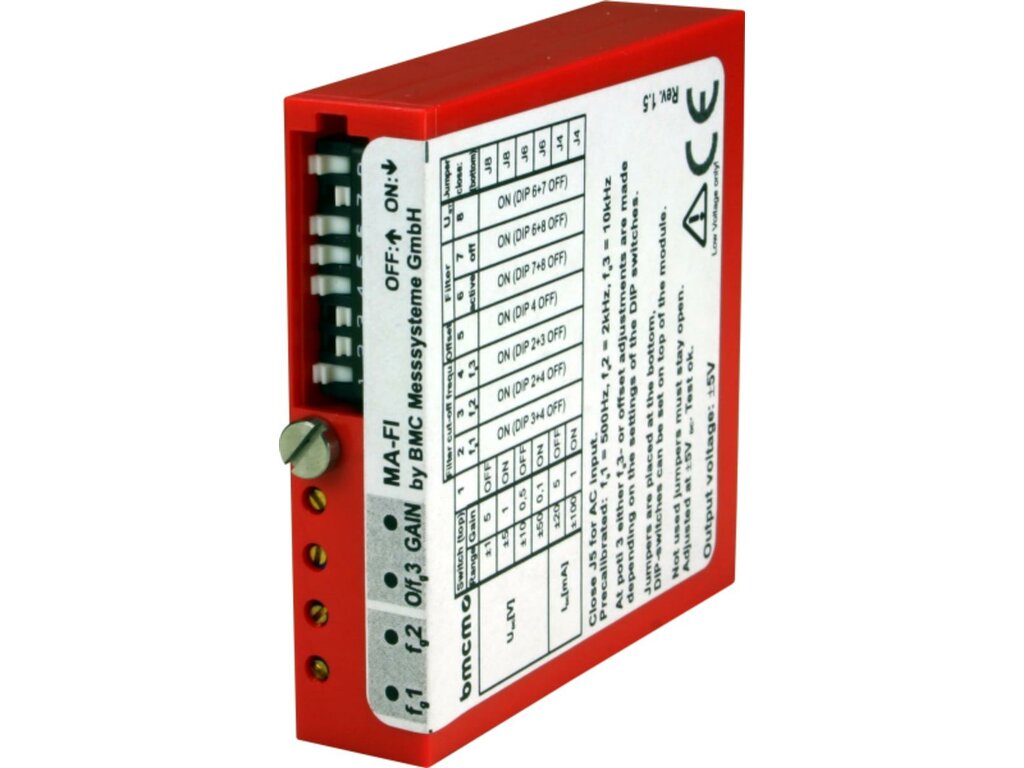

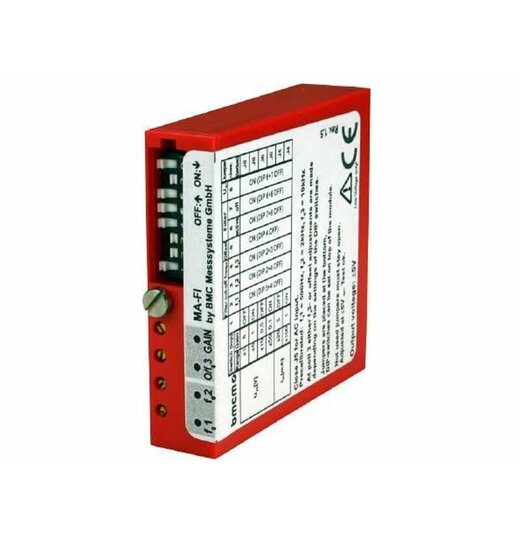

MA-FI: Isolierendes 5B Filtermodul

filtert analoge Messsignale
bereinigt von Rauschen und Interferenzen
einstellbare Filtereckfrequenzen
einstellbare Eingangsmessbereiche
integrierte Sensorversorgung

169,00 €

exkl. 19% USt. , zzgl.

Persönliches Angebot anfordern!

Lieferzeit: 14 Werktage (DE - Ausland abweichend)

Artikelnummer: MA-FI
Kategorie: MA-FI, MA-DFI: 5B Universalfiltermodule, galvanisch trennend
Hersteller: BMC Messsysteme GmbH

Beschreibung

Das Standard isolierendes 5B Filtermodul bietet eine allgemeine Signalfilterung, jedoch ohne eine spezifische Angabe zur Grenzfrequenz. Es dient dazu, Signale von Rauschen und Interferenzen zu bereinigen.

Das MA-FI ist ein universelles galvanisch trennendes Frequenz-Filtermodul zur Filterung analoger Signale. Es ist insbesondere als Antialiasingfilter zur Verhinderung von Abtastfehlern geeignet.

Die Filterkennlinie entspricht einer flachen Butterworth-Charakteristik mit einer Steilheit von ca. 30dB/Oktave bzw 60dB/Oktave (MA-DFI).
Es können Eingangssignale bis max. ±50V verarbeitet werden. Der Eingangsverstärker hat 4 Spannungsmessbereiche und 2 Strommessbereiche. Beim Umschalten des Verstärkungsbereiches muss das Modul ggf. neu abgeglichen werden.
Das Modul hat 3 schaltbare vorkalibrierte Filtereckfrequenzen.
Die Filtereckfrequenz kann kontinuierlich mit einem Poti eingestellt werden. Dies soll analog der angegebenen Tabelle erfolgen, für genaue Messungen muss dies jedoch mit Hilfe eines Referenzgenerators überprüft werden.
Außerdem stehen ungeregelte ±7,5V und geregelte +5V Spannungen, oder eine 4mA Stromquelle zur Versorgung von Sensoren zur Verfügung. Auf Anfrage sind Spezialversionen (3kHz, 20kHz) für MA-FI erhältlich.
