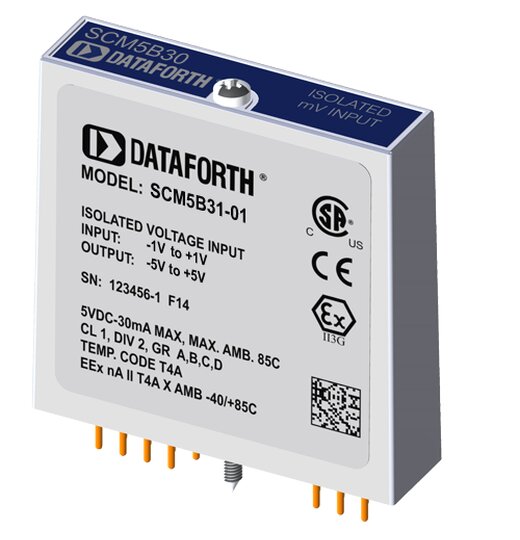

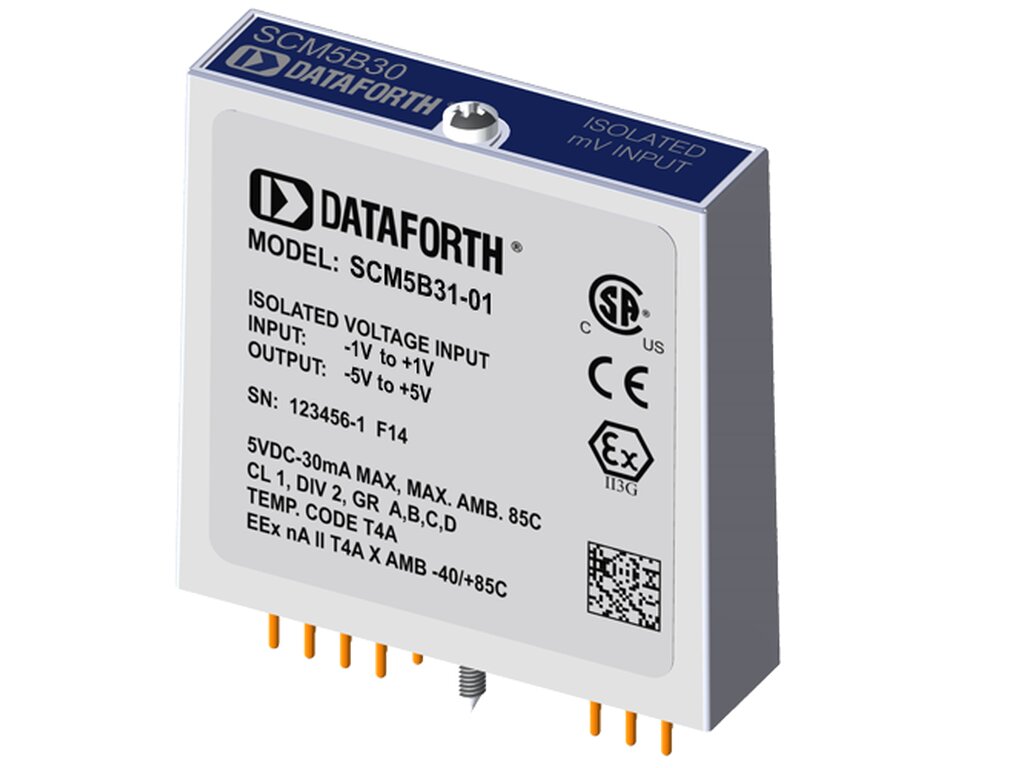

SCM5B31 Analoge Spannungseingangsmodule, 4Hz Bandbreite

SCM5B31 Analoge Spannungseingangsmodule, 4Hz Bandbreite

Akzeptiert Millivolt- und Spannungspegel-Signale
High-Level Spannungsausgang
1500Veff Transformer Isolation
ANSI/IEEE C37.90.1 Transientenschutz
ATEX-Konform

Eingangsbereich
Ausgangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

175,12 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	187,06 €*
10	181,09 €*
20	175,12 €*

Persönliches Angebot anfordern!

Artikelnummer: SCM5B31
Kategorie: 5B30/31: Spannungseingangsmodul, Eingang mV oder V Signale, Bandbreite 4 Hz
Hersteller: Dataforth

Beschreibung
PDF (1)

Akzeptiert Millivolt- und Spannungspegel-Signale
High-Level-Spannungsausgänge
1500 Veff Transformer Isolation
160dB CMR
95dB NMR bei 60Hz, 90dB bei 50Hz
±0,03% Genauigkeit
±0,005% Linearität
±1µV/°C Drift
ATEX-konform

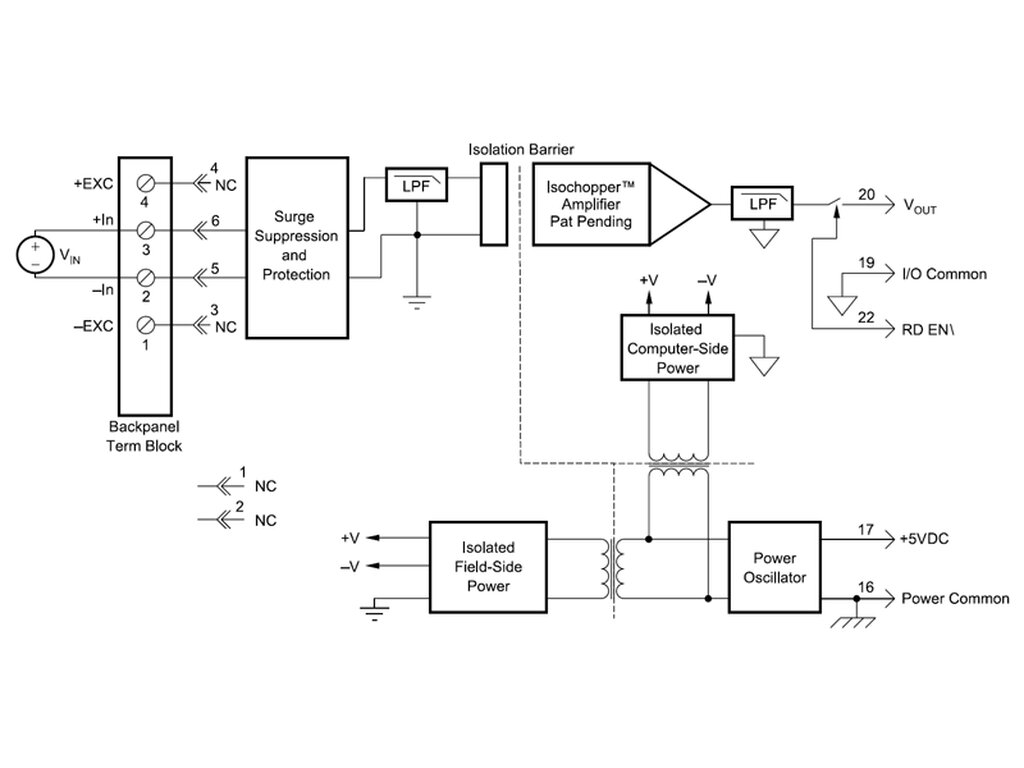

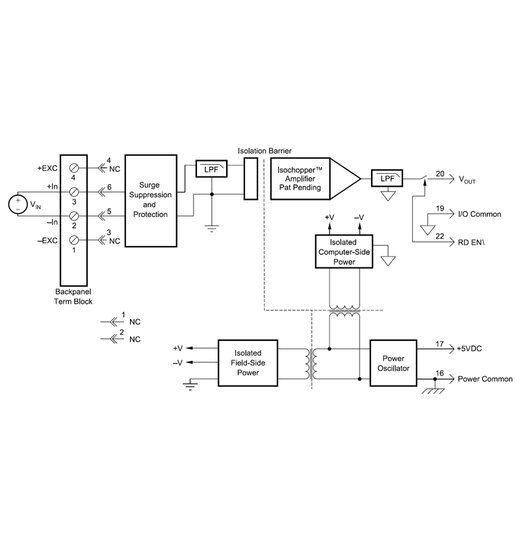

Das SCM5B31-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.

Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig.

Die Signalfilterung erfolgt durch einen sechspoligen Filter, der eine 95dB Unterdrückung bei 60Hz und 90dB bei 50Hz bietet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Ausgangsseite.

Nach der vorgeschalteten feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator, wobei eine proprietäre Technik zur Unterdrückung der Übertragung von Gleichtaktspitzen oder Überspannungen sorgt. Das Modul wird über +5VDC, ±5% versorgt. Eine spezielle Eingangsschaltung auf den SCM5B30-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
