SCMHVAS: High Voltage Spannungsteiler

Akzeptiert High Voltage Signale bis zu 1414VAC (4000V Peak-to-Peak
5 oder 10 Volt Ausgang für A/D-Systeme
1500Vrms Transformer-Isolierung
Echte 3-Wege-Isolation
Bis zu 160dB CMR ±0,06% Genauigkeit
Schalttafel- oder DIN-Schienen-Montage Optionen

Eingangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

67,00 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	78,02 €*
10	75,53 €*
20	73,04 €*

Persönliches Angebot anfordern!

Artikelnummer: SCMHVAS
Kategorie: 5B30/31: Spannungseingangsmodul, Eingang mV oder V Signale, Bandbreite 4 Hz
Hersteller: Dataforth

Beschreibung
PDF (1)

Vorteile

Sicheres Herunterteilen von High Voltage Signalen/li>
Schützt die Geräte des Anwenders vor Blitzschlag und Hochspannung im Stromnetz
Verringert EMC-Bedenken und elektrisches Rauschen in gemessenen Signalen
Einfache Systemerweiterung und Reparatur
Signalfilterung in verrauschten Umgebungen
Vereinfacht die Konstruktion von Sensorschnittstellen und Signalaufbereitung
Bietet Isolierung externer Sensoren - Unterbricht Massschleifen

Anwendungen

Analog Signal Konditionierung
Analog Signal Isolierung
Analog Signal Filterung
High Voltage AC/DC Messungen
Industrielle Prozess-Steuerung/-Überwachung
Prüfstand; Messungen

Beschreibung

Das SCMHVAS (Signal Conditioning Modular High-voltage Attenuator System) ist ein analoges Signalkonditionierungssystem, welches das sichere Überwachen und das genaue Messen von Spannungspotentiale bis zu 1414VAC (2000VDC) ermöglicht. Diese Hochspannungspotentiale kommen typischerweise in industriellen Anwendungen wie Induktionsheizungen, Antriebssteuerungen von Elektromotoren und bei Batteriestapeln vor. Das System reduziert das Eingangssignal auf ein Niveau, das für die Schnittstelle zum Datenerfassungssystemen geeignet ist, und bietet gleichzeitig Filtereigenschaften und eine Isolationsspannung von 1500Vrms.

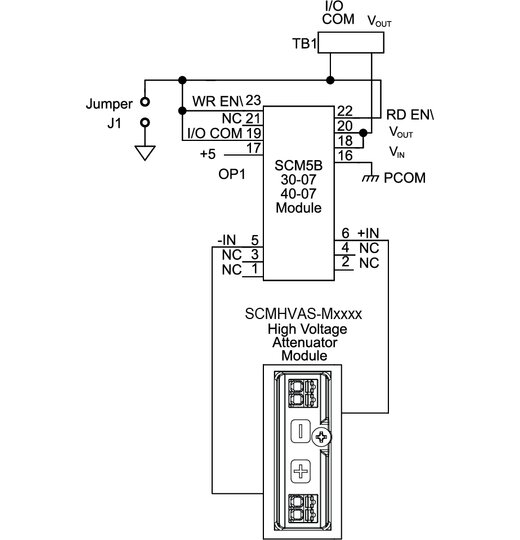

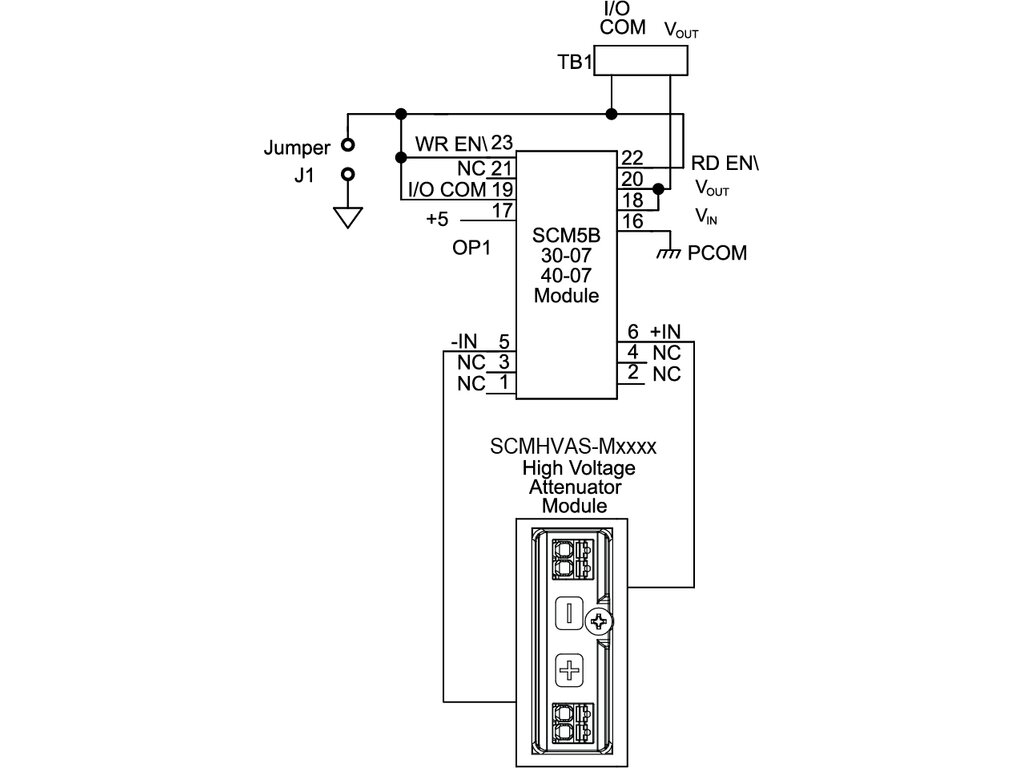

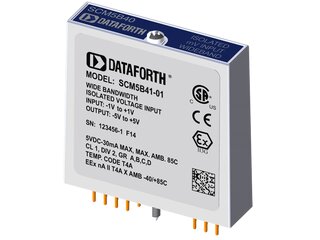

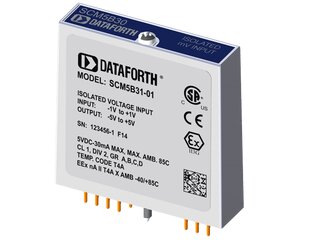

Für jeden Kanal des Analogeingangs wird ein Teilermodul, SCMHVAS-Mxxxx vorgeschaltet und das Signal dann mit einem SCM5B30-07- oder SCM5B40-07-Modul gefiltert, isoliert und in eine Ausgangsspannung von ±5V oder ±10V umgewandelt. Das Modul SCM5B40-07 mit einer Bandbreite von 10kHz wird für übliche 50/60Hz-Signale mit geringem Oberwellengehalt empfohlen, wenn der Anwender nur an der Messung von Wechselspannung interessiert ist. Das SCM5B30-07 Modul wird für niederfrequente Wechselstromsignale unter 4 Hz verwendet bzw. DC-Signale eingesetzt. Das Teilermodul und das Signalkonditionierungsmodule haben eine ausgezeichnete Langzeitstabilität und erfordern keine Nachkalibrierung. Die Gesamtgenauigkeit des Systems beträgt ±0,06 %.

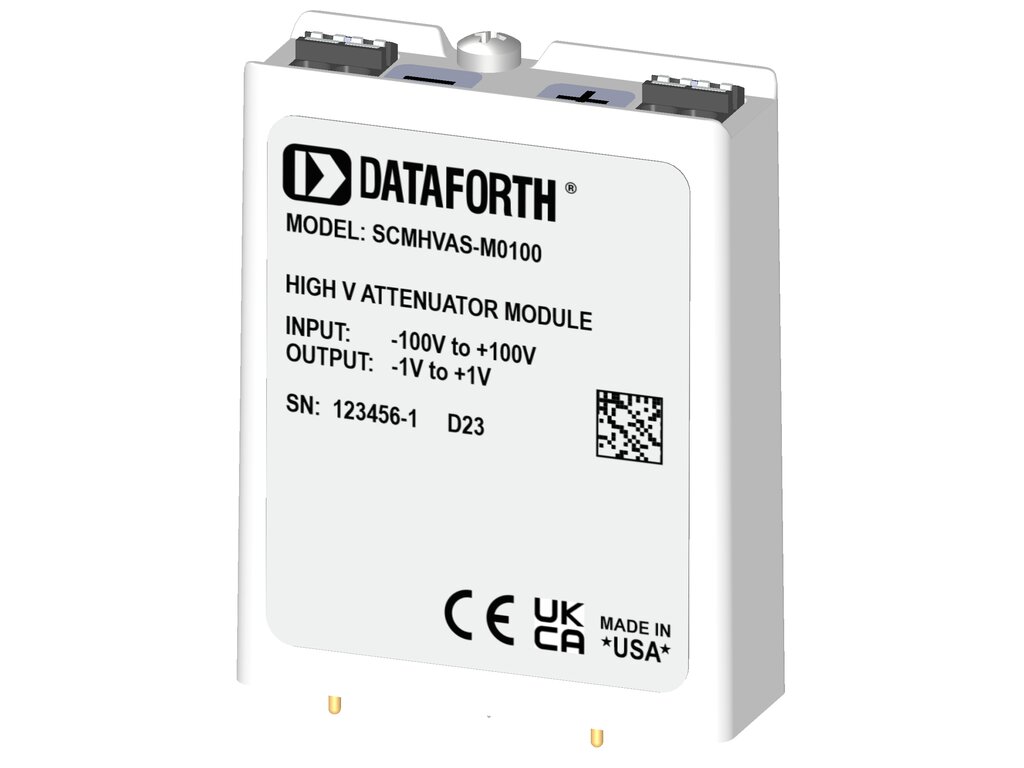

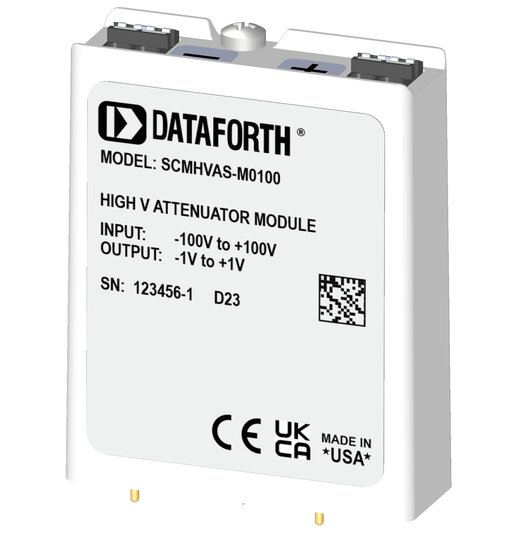

Der Anschluss der Eingangssignale an das SCMHVAS-Mxxxx Teilermodul erfolgt über integrierte Klemmen für einen robusten Systemaufbau. Aus Sicherheitsgründen befinden sich die Klemmenblöcke im Inneren des Gehäuses und sind nur von der Oberseite zugänglich. Es gibt keine freiliegenden spannungsführende Punkte an den Modulen der Serie SCMHVAS-Mxxxx, SCM5B30-07 oder SCM5B40-07 Modul oder der Montagerückwand.

Das SCMHVAS-System verfügt über zwei speziell entwickelte Aufnahmeplatinen für die Montage des Teilermoduls und des Signalkonditionierungsmodule. Das SCMVAS-PB8 mit hoher Dichte und 8 Kanälen kann auf einer DIN-Schiene montiert werden und liefert das konditionierte Ausgangssignal auf Schraubklemmenblöcken. An jedem Kanal sind Jumper vorhanden, mit denen das E/A-Common jedes Moduls wahlweise mit dem I/O Common und/oder Power Common der anderen Kanäle verbunden werden kann. Das SCMVAS-PB16 verfügt über 16 analoge E/A-Kanäle. Ein 26-pol. Pfostenstecker ermöglicht den einfachen Anschluss an eine analoge Messkarte (DAQ). Siehe das Datenblatt SCMPB01 und Anwendungshinweis AN502 für empfohlene Erdungsanschlüsse und Host-System-Schnittstellen. Sowohl das SCMVAS-PB8 als auch das SCMVAS-PB16 können in das 19-Zoll-Metallrack SCMXRK-002 montiert werden. Rack montiert werden. Die Backpanels SCMVAS-PB8 und SCMVAS-PB16 sind vorwärts kompatibel und können sowohl die ursprünglichen SCMVAS-Mxxx Module als auch die SCMHVAS-Mxxxx-Module aufnehmen.
