- Brückenspeisespannung: 3,333V
- Empfindlichkeit: 3mV/V - Vollbrücke
- Ausgangsbereich: ±5V
- 1500 Veff Transformator Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- Eingang Geschützt bis 240VAC Continuous
- Vollständig isolierte Erregerversorgung
- 100dB CMR
- 10KHz Signalbandbreite

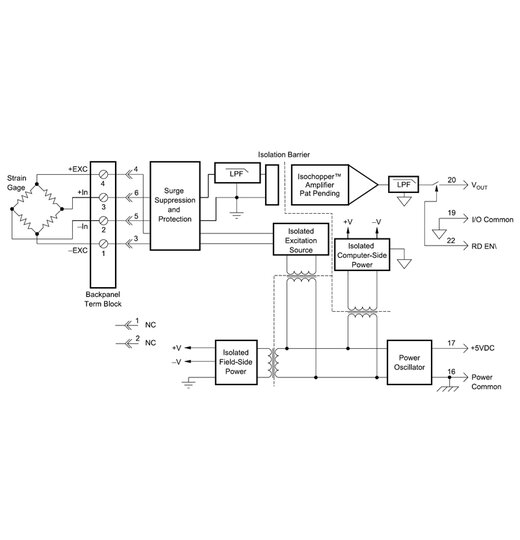

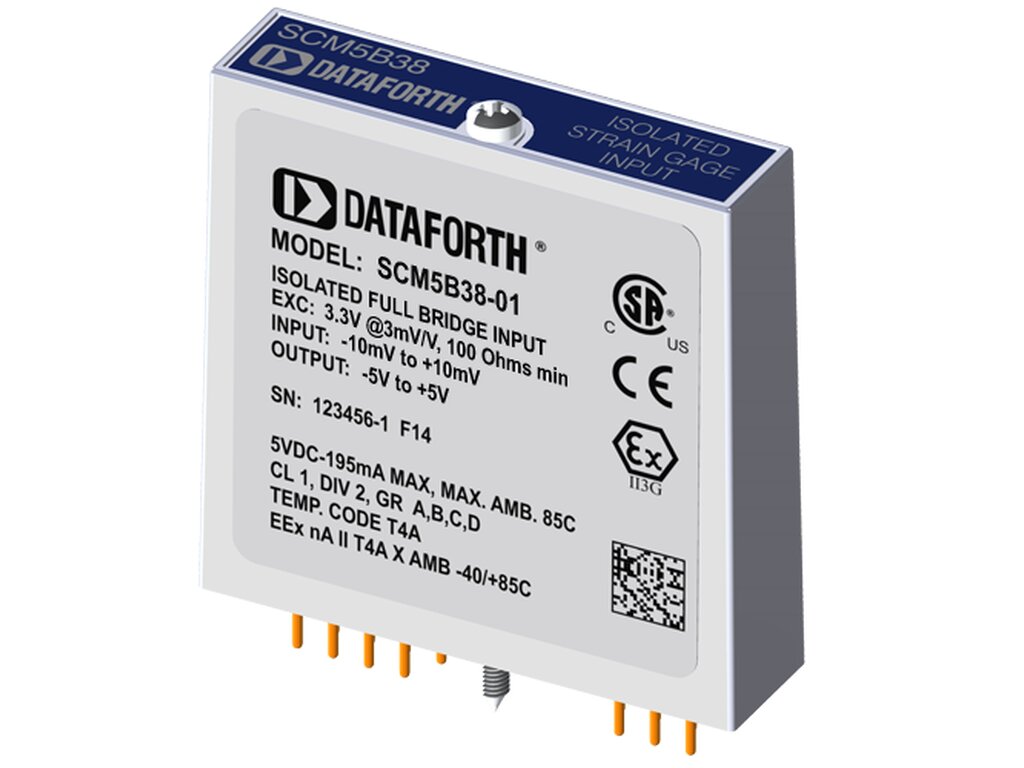

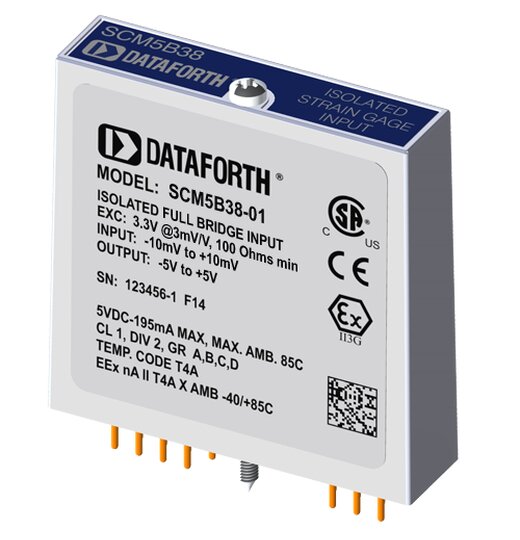

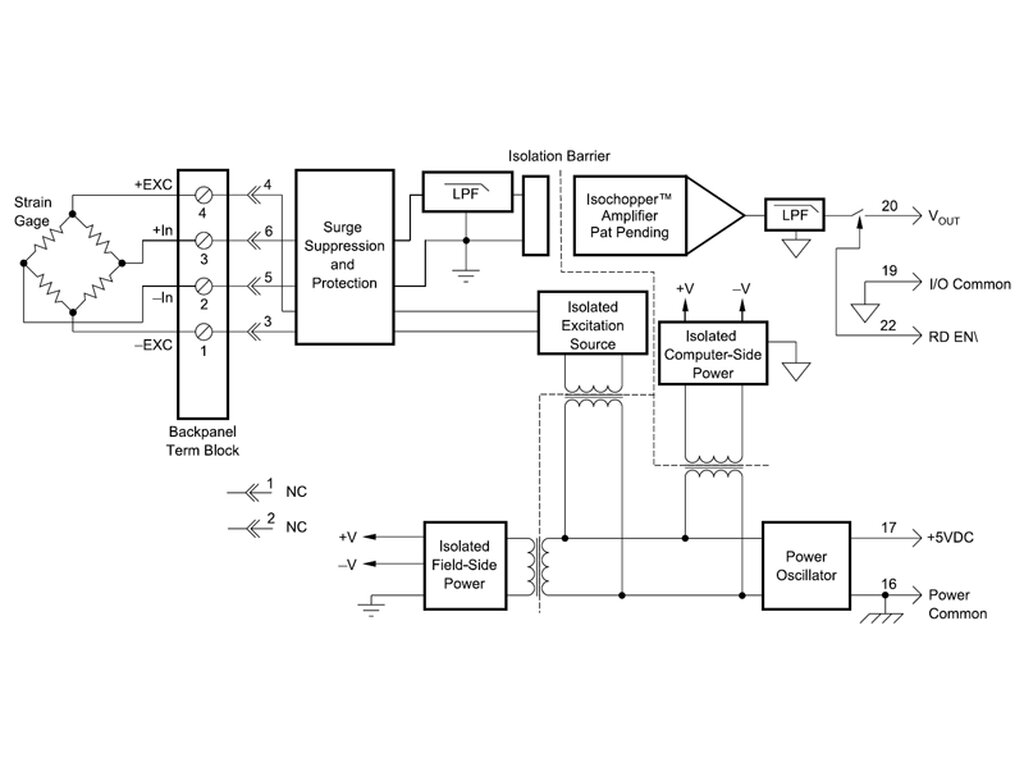

Das SCM5B38-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.
Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig. Der SCM5B38 kann an Vollbrücken- oder Halbbrücken-Wandler mit einem Nennwiderstand von 100 Ohm bis 10 kOhm angeschlossen werden. Ein abgestimmtes Paar von Brückenvervollständigungswiderständen (bis ±1mV bei +10V Erregung) ermöglicht die Verwendung von preiswerten Halb- oder Viertelbrückenaufnehmern. Die Bandbreite von 10 kHz ermöglicht die Messung von Hochgeschwindigkeitsprozessen wie z. B. die Schwingungsanalyse.
Eine DMS-Erregung wird vom Modul durch eine sehr stabile 10V- oder 3,333V-Quelle bereitgestellt. Die Erregungsversorgung ist vollständig isoliert, so dass die Verstärkereingänge über den gesamten Bereich der Erregungsspannung arbeiten können. Diese Eigenschaft bietet erhebliche Flexibilität in realen Anwendungen. Empfindlichkeiten von 2mV/V, 3mV/V oder 10mV/V werden als Standard angeboten. Bei einer Erregerspannung von 10 V ergibt dies einen Eingangsbereich von ±20 mV, ±30 mV oder ±100 mV bei einem Ausgangsbereich von ± 5 V. Die Signalfilterung erfolgt durch einen sechspoligen Filter, der eine 95dB Unterdrückung bei 60Hz und 90dB bei 50Hz bietet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Ausgangsseite.
Nach der vorgeschalteten feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator. Dieses Verfahren sorgt für eine Unterdrückung von Gleichtaktspitzen und Überspannungen. Das Modul wird von +5VDC, ±5% versorgt. Eine spezielle Eingangsschaltung auf den SCM5B38-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
