Artikelnummer: 8B33-01

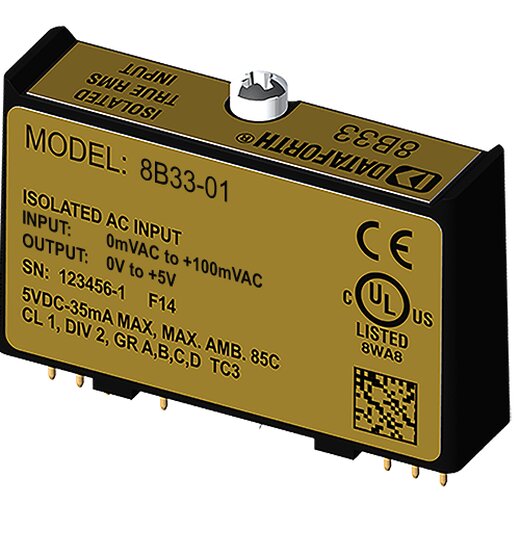

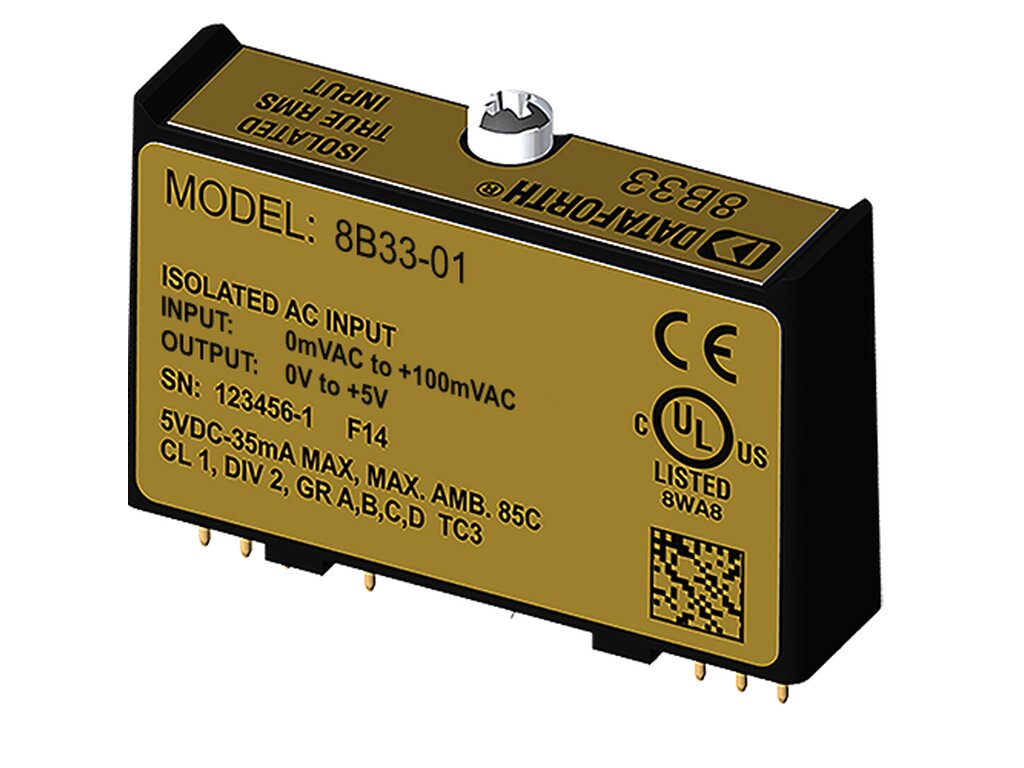

8B33-01 Isolierte True RMS Eingangsmodule | Eingang 0-100mV | Ausgang 0-5V

  • Eingangsbereich: 0-100mV
  • Ausgangsbereich: 0-5V
  • Ausgelegt für Standardbetrieb mit Frequenzen von 45Hz bis 1000Hz
  • Kompatibel mit Standard-Strom- und Potenzialwandlern
  • Industrie-Standard-Ausgang von 0 bis 5VDC
  • Eingangsüberlastungsschutz bis 350Vrms
222,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

Staffelpreise
ab 5 Stk 213,12 €
ab 10 Stk 204,24 €
ab 20 Stk 199,80 €
sofort verfügbar Lieferzeit: 14 Werktage
Eingangsbereich
Ausgangsbereich
Stk

  • Eingangsbereich: 0-100mV
  • Ausgangsbereich: 0-5V
  • Ausgelegt für Standardbetrieb mit Frequenzen von 45Hz bis 1000Hz
  • Kompatibel mit Standard-Strom- und Potenzialwandlern
  • Industriestandard-Ausgang von 0 bis 5VDC
  • ±0,25% werkskalibrierte Genauigkeit
  • 1500Veff Transformator Isolierung
  • 120dB CMR
  • 70dB NMR bei 60Hz

Jedes 8B33 True RMS-Eingangsmodul bietet einen einkanaligen AC-Eingang, der in seinen True RMS-Gleichstromwert umgewandelt, gefiltert, isoliert, verstärkt und in einen Standard-Prozessspannungsausgang umgewandelt wird.

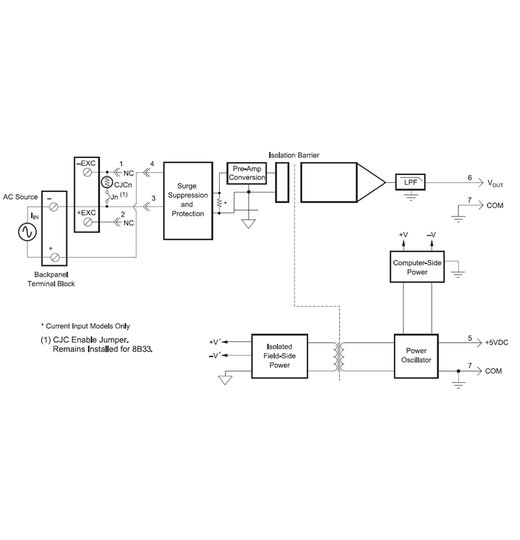

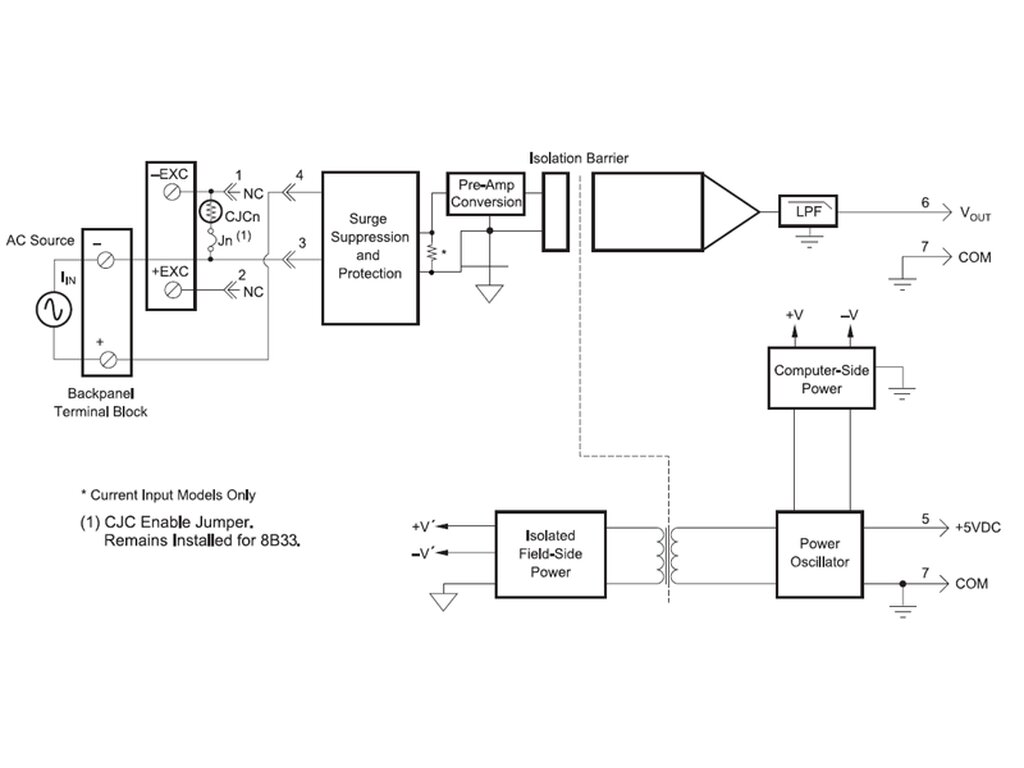

Das Feldspannungs- oder Stromeingangssignal wird durch einen Vorverstärker und einen Effektivwertwandler auf der Feldseite der Isolationsbarriere verarbeitet. Das umgewandelte Gleichstromsignal wird dann durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator. Dieses Verfahren sorgt für eine Unterdrückung von Gleichtaktspitzen und Überspannungen. Die rechnerseitige Schaltung rekonstruiert, filtert und wandelt das Signal in einen Industriestandard-Ausgang von 0 bis 5 VDC um.

Spezielle Eingangsschaltungen bieten Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 350VAC und gegen transiente Ereignisse, die durch ANSI/IEEE C37.90.1 definiert sind.

Eigenschaften
Ausgangstyp: Analog
Modultyp: 8B Serie
Eingangstyp: U/I AC

8B33 Datenblatt
