- Eingangsbereich: PT100 ± 100°C (± 0,20°C)
- Ausgangsbereich: 0-5V
- Für 100 Ohm Platin-RTDs
- Linearisiert RTD-Signal
- 1500Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- 120dB CMR
- 70dB NMR bei 60Hz
- Geringe Drift bei Umgebungstemperatur

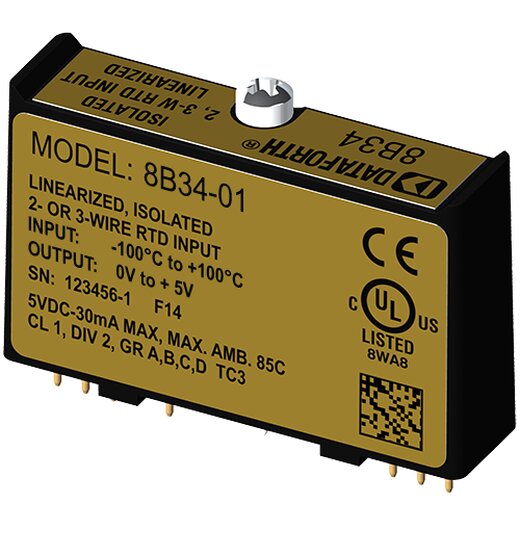

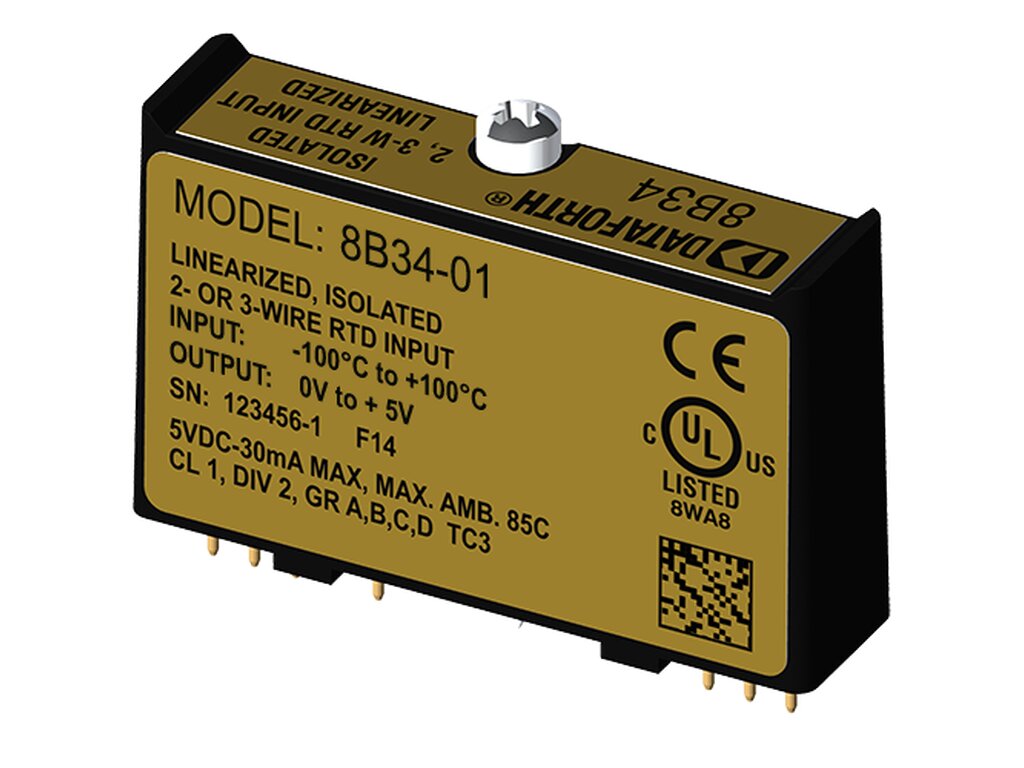

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B34-Eingangsmodul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem RTD und liefert einen analogen Spannungsausgang.

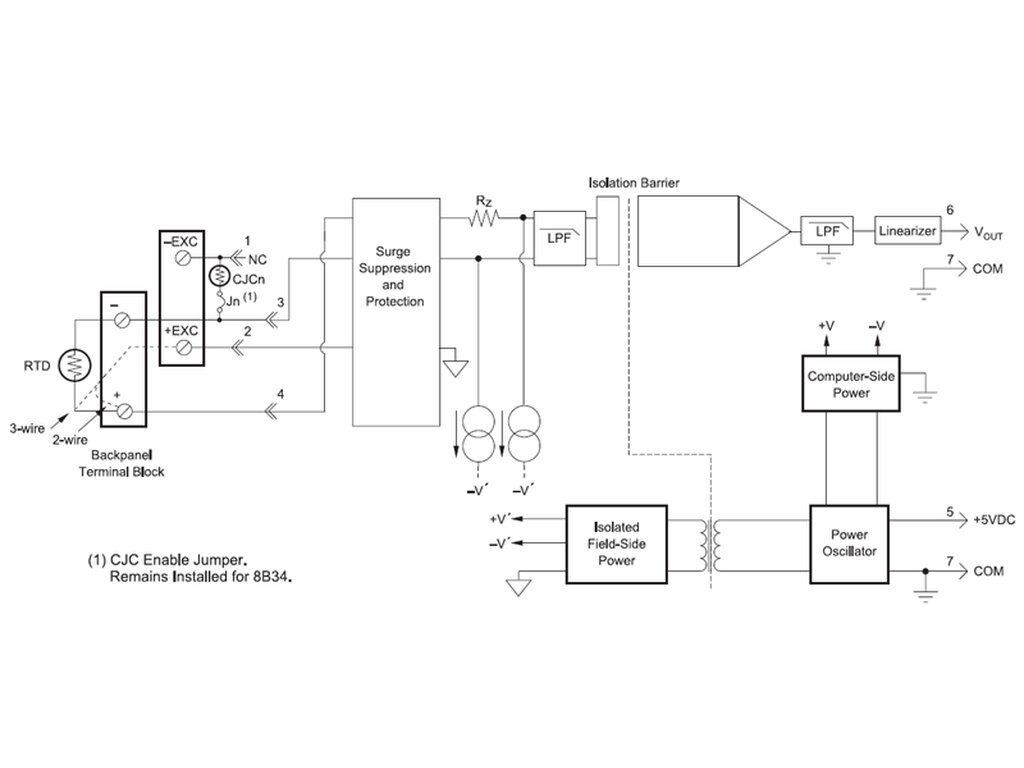

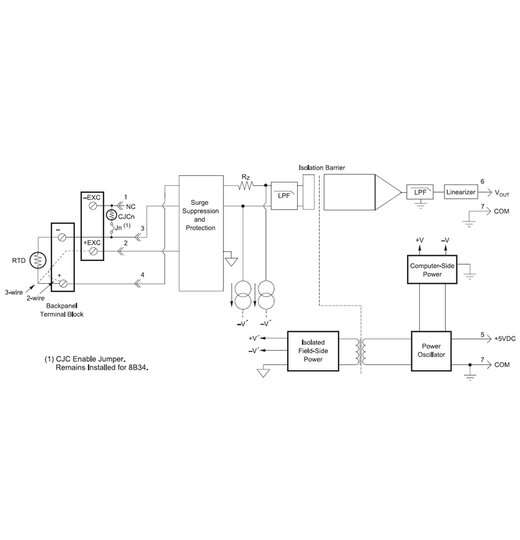

Die RTD-Erregung wird vom Modul über zwei angepasste Stromquellen bereitgestellt. Bei Verwendung einer 3-Leiter-Verbindung fließen auf diese Weise gleiche Ströme durch die Sensorleitungen, wodurch die Auswirkungen der Leitungswiderstände aufgehoben werden. Die Erregerströme sind klein (0,25 mA), was die Selbsterwärmung des RTD minimiert.
Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für den Zeit- und Frequenzgang optimiert ist und bei 60 Hz eine Normalbetriebsunterdrückung von 70 dB bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.
Eine spezielle Eingangsschaltung auf dem Modul 8B34 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
Eigenschaften
| Ausgangstyp: | Analog |
| Modultyp: | 8B Serie |
| Eingangstyp: | PT100/1000/RTD |
