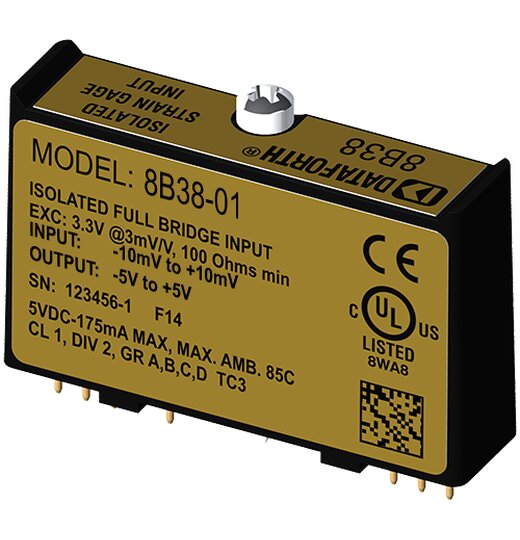

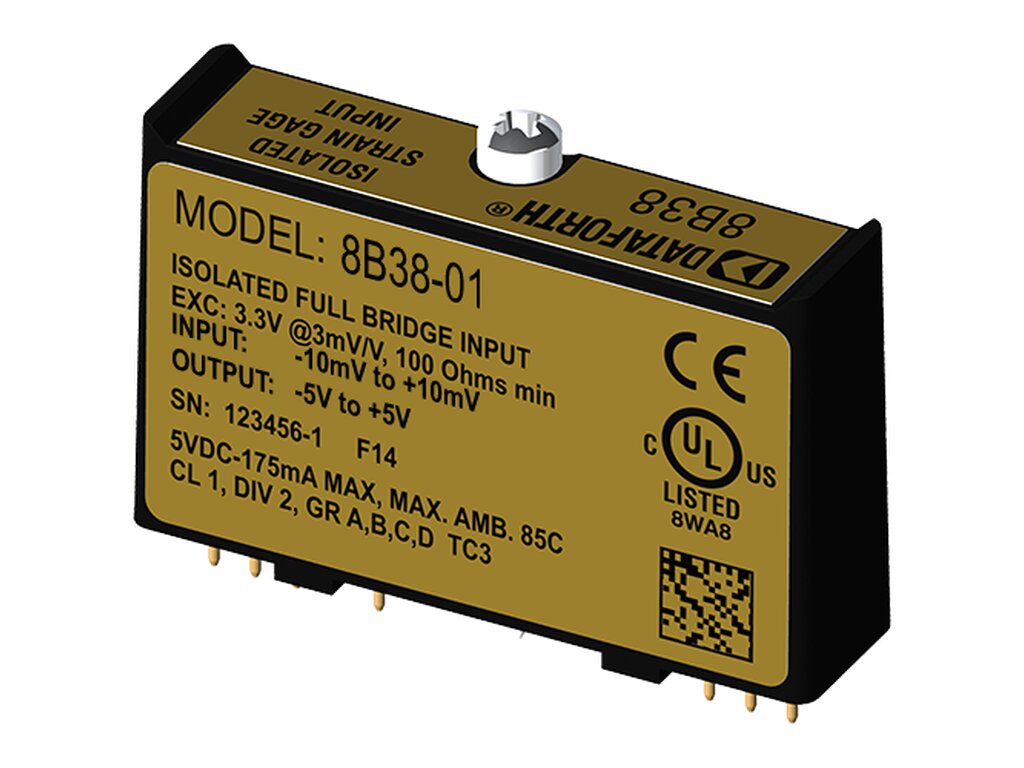

8B38 DMS Eingangsmodule

Für 100 Ohm bis 2 kOhm Vollbrücken-Dehnungsmessstreifen
High-Level Spannungsausgänge
100dB CMR
3Hz oder 8kHz Signalbandbreite
±0,05% Genauigkeit

Brückenspeisespannung | Signalbreite
Empfindlichkeit
Ausgangsbereich

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

159,30 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	169,92 €*
10	162,84 €*
20	159,30 €*

Persönliches Angebot anfordern!

Artikelnummer: 8B38
Kategorie: 8B38: DMS-Verstärkermodul, Bandbreite 8 kHz
Hersteller: Dataforth

Beschreibung
PDF (1)

Für 100 Ohm bis 2 kOhm Vollbrücken-Dehnungsmessstreifen
High-Level Spannungsausgänge
1500Veff Isolierung
ANSI/IEEE C37.90.1 Transientenschutz
100dB CMR
3Hz oder 8kHz Signalbandbreite
±0,05% Genauigkeit
±0,02% Linearität
Geringe Drift bei Umgebungstemperatur

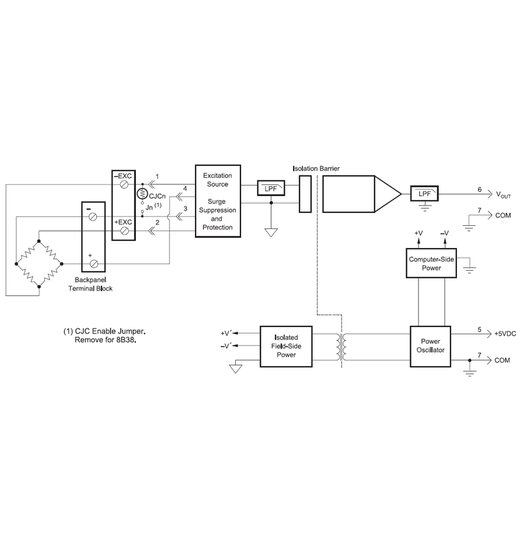

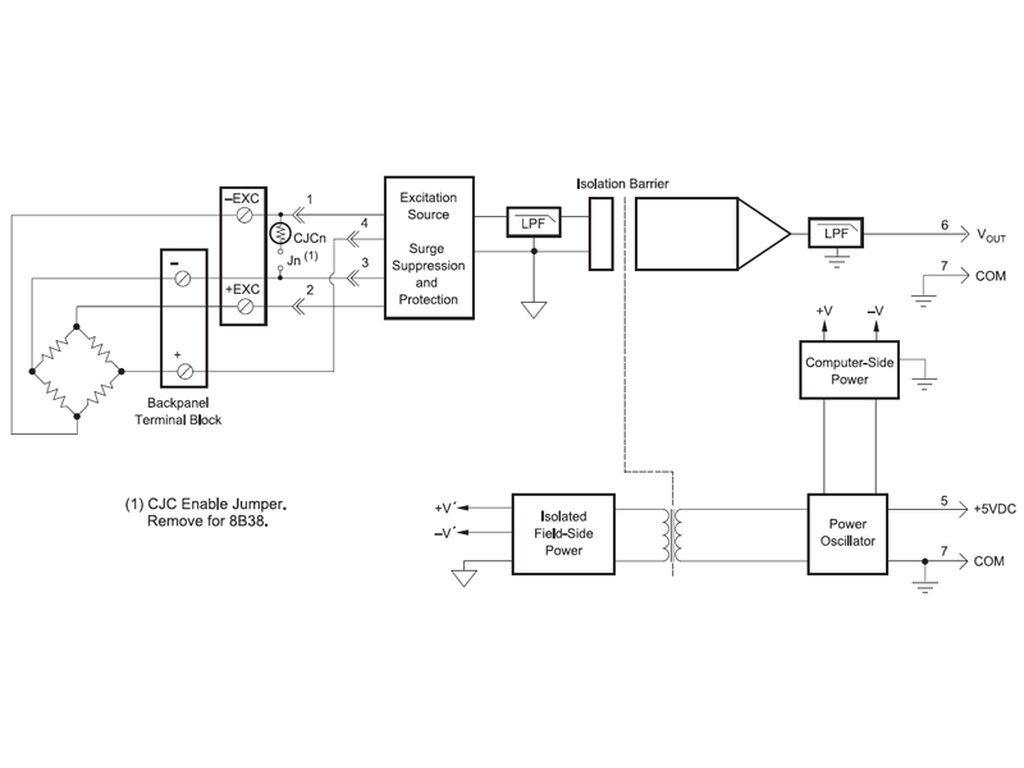

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B38-Modul isoliert, filtert und verstärkt ein Vollbrücken-DMS-Eingangssignal und liefert einen analogen Spannungsausgang.

Der 8B38 kann mit Aufnehmern mit einem Nennwiderstand von 100? bis 2k? verbunden werden. Die Brückenspeisung wird vom Modul mit einer stabilen 10,00V- oder 3,33V-Quelle bereitgestellt. Empfindlichkeiten von 2mV/V und 3mV/V werden als Standard angeboten.

Die Signalfilterung erfolgt mit einem 5-poligen Filter, das hinsichtlich des Zeit- und Frequenzgangs optimiert ist und eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb oberhalb der Filtergrenzfrequenz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier sind auf der Systemseite. Eine spezielle Eingangsschaltung auf dem Modul 8B38 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.

Die Isolierung erfolgt durch Transformatorenkopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
