- Eingansbereich: PT100 ± 100°C (± 0,12°C)
- Ausgangsbereich: 0-5V
- Linearisiert RTD-Signal
- High-Level-Spannungsausgänge
- 1500Veff Transformator Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- Eingang Geschützt bis 240VAC Continuous
- 160dB CMR

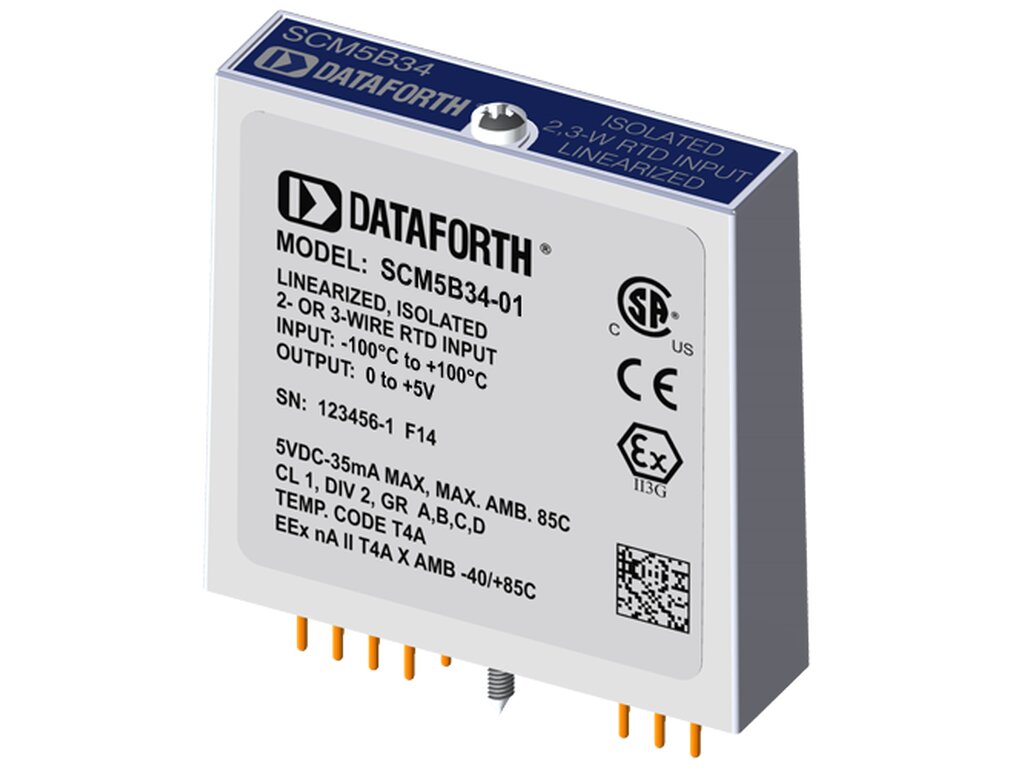

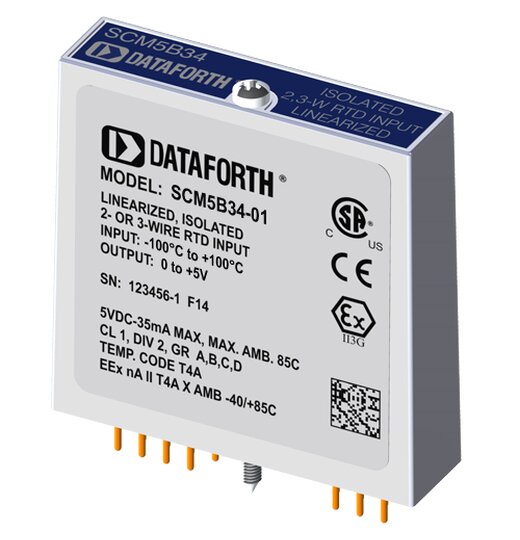

Das SCM5B34-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.
Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig.

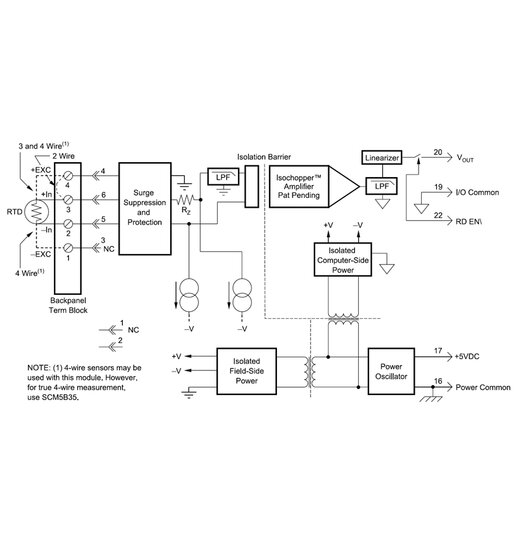

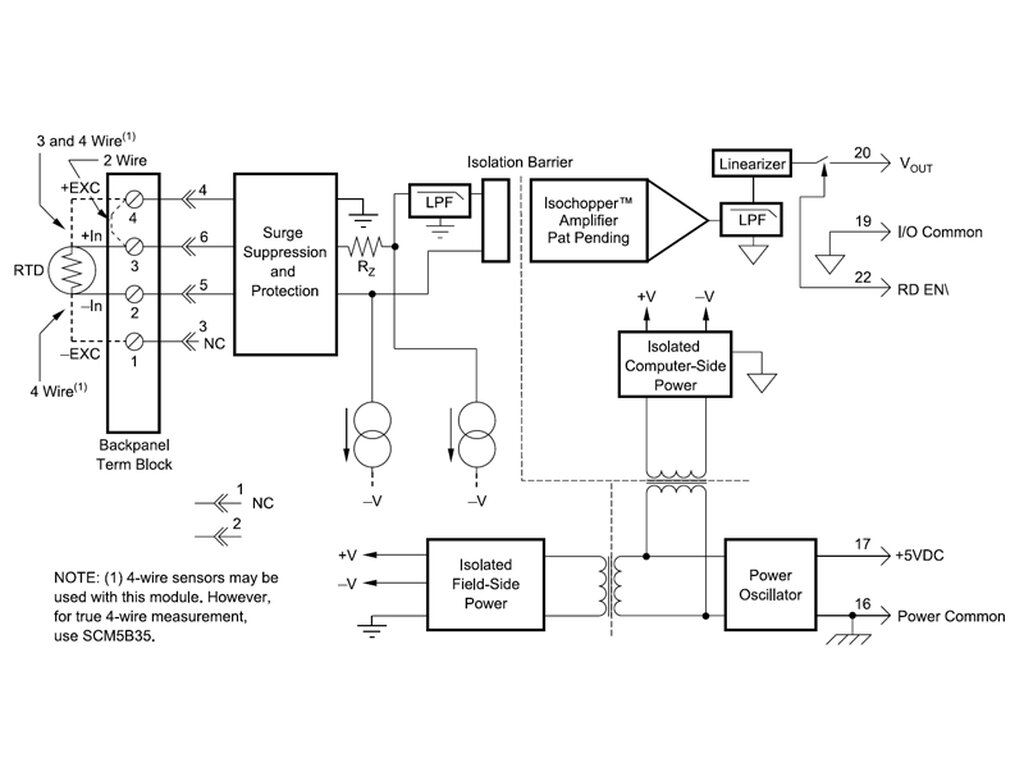

Eine RTD-Erregung wird vom Modul durch zwei angepasste Stromquellen bereitgestellt. Bei Verwendung eines Dreileiter-RTD ermöglicht diese Methode einen gleichen Stromfluss in jeder RTD-Leitung, wodurch die Auswirkungen der Leitungswiderstände aufgehoben werden. Die Erregerströme sind sehr klein (0,25mA für 100 Ohm Pt und 120 Ohm Ni, und 1,0mA für 10 Ohm Cu), was die Selbsterwärmung des RTDs minimiert. Die Signalfilterung erfolgt durch einen sechspoligen Filter, der eine 95dB Unterdrückung bei 60Hz und 90dB bei 50Hz bietet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Ausgangsseite.
Nach der vorgeschalteten feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator, wobei eine proprietäre Technik zur Unterdrückung der Übertragung von Gleichtaktspitzen oder Überspannungen sorgt. Das Modul wird über +5VDC, ±5% versorgt. Eine spezielle Eingangsschaltung auf den SCM5B34-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
