- Verlängert den Abstand und isoliert die Signale der Servo-/Motorsteuerung
- Bietet eine isolierte Stromschleifenschnittstelle zwischen Controller und Motor oder Aktuator
- Akzeptiert High-Level-Spannungseingänge bis zu ±10V
- Bietet High-Level-Spannungsausgänge bis zu ±10V
- 1500Veff Transformator-Isolierung (3000Veff Gesamtschleife)
- ANSI/IEEE C37.90.1 Transientenschutz
- 1kHz Signalbandbreite
- ±0,06% Gesamtgenauigkeit der Schleife / ±0,01 % Gesamtlinearität der Schleife
- ATEX-konform

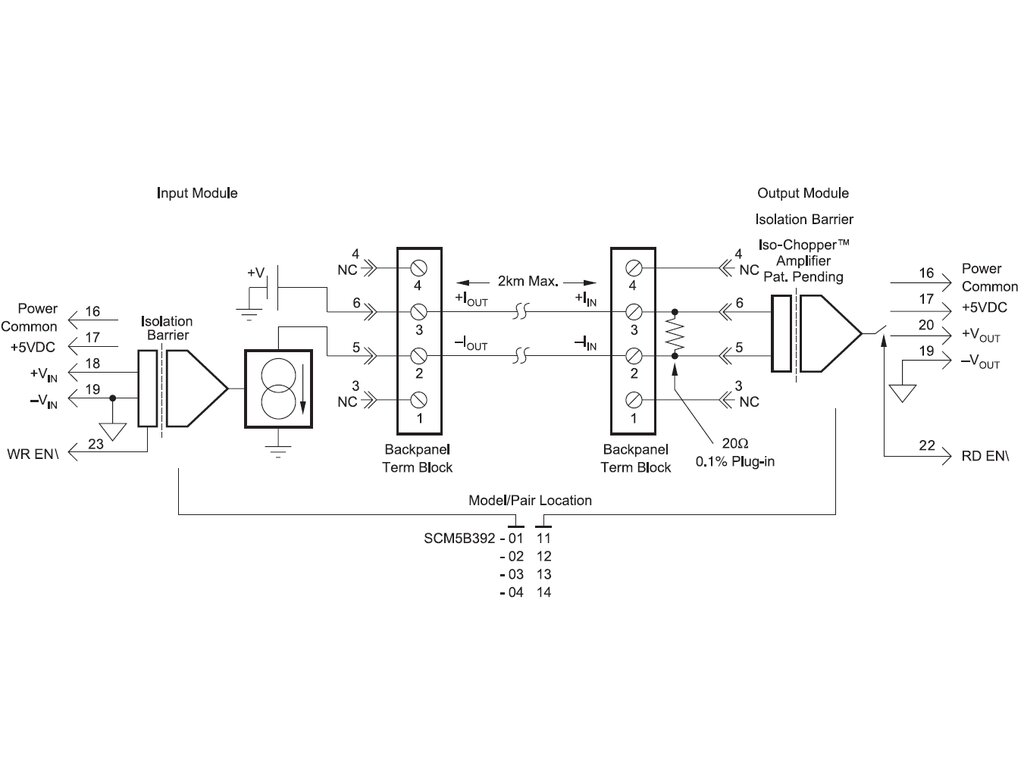

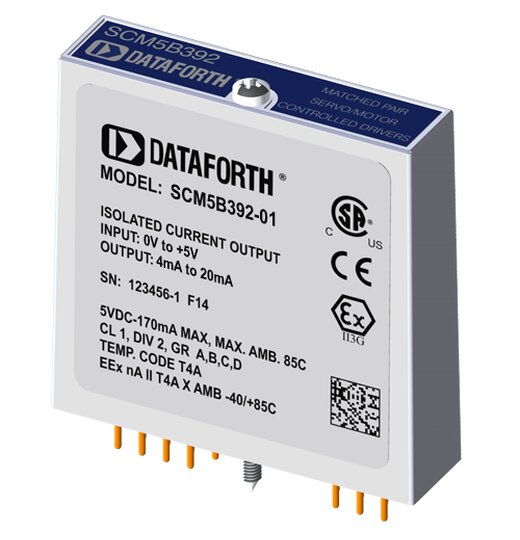

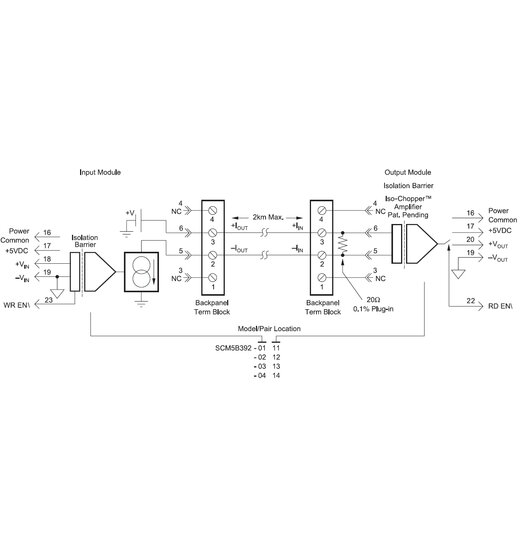

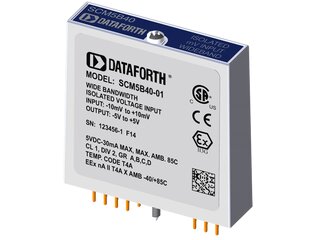

Der Servo-/Motorregler-Modulsatz SCM5B392 wurde entwickelt, um das Problem der Verlängerung eines Servo- oder Motorreglersignals über eine große Entfernung zu lösen, wobei die Möglichkeit der Rauschaufnahme und/oder des Kontakts mit gefährlichen Spannungen besteht. Jeder SCM5B392-Modulsatz besteht aus zwei Modulen: einem Spannungseingangs-/Stromausgangsmodul und einem Stromeingangs-/Spannungsausgangsmodul.
Das Spannungseingangsmodul wird mit dem Spannungsausgang des Servo- oder Motorreglers verbunden und stellt einen isolierten 4 bis 20 mA-Ausgang bereit, der mit dem Eingang des Stromeingangsmoduls verbunden wird. Das Stromeingangsmodul isoliert und liefert eine Ausgangsspannung, die mit der des Servo- oder Motorreglers identisch ist. Somit ist das ursprüngliche Steuersignal isoliert (zweimal) und über eine 4 bis 20 mA Stromschleife erweitert wird.
Für den Modulsatz SCM5B392 stehen mehrere Montageoptionen zur Verfügung. Wenn eine große Anzahl von Kanälen benötigt wird, stehen das 16-Kanal-Backpanel SCMPB01 und das 8-Kanal-Backpanel SCMPB05 zur Verfügung. Kleinere Kanalzahlen können mit dem Einkanal-Montagefeld SCMPB03 und dem Zweikanal-Montagefeld SCMPB04 untergebracht werden. Diese können auf einer DIN-Schiene montiert werden.
