Artikelnummer: SCM5B392-0111

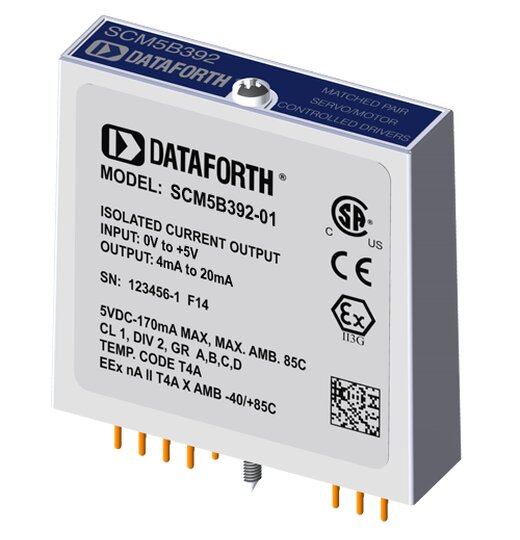

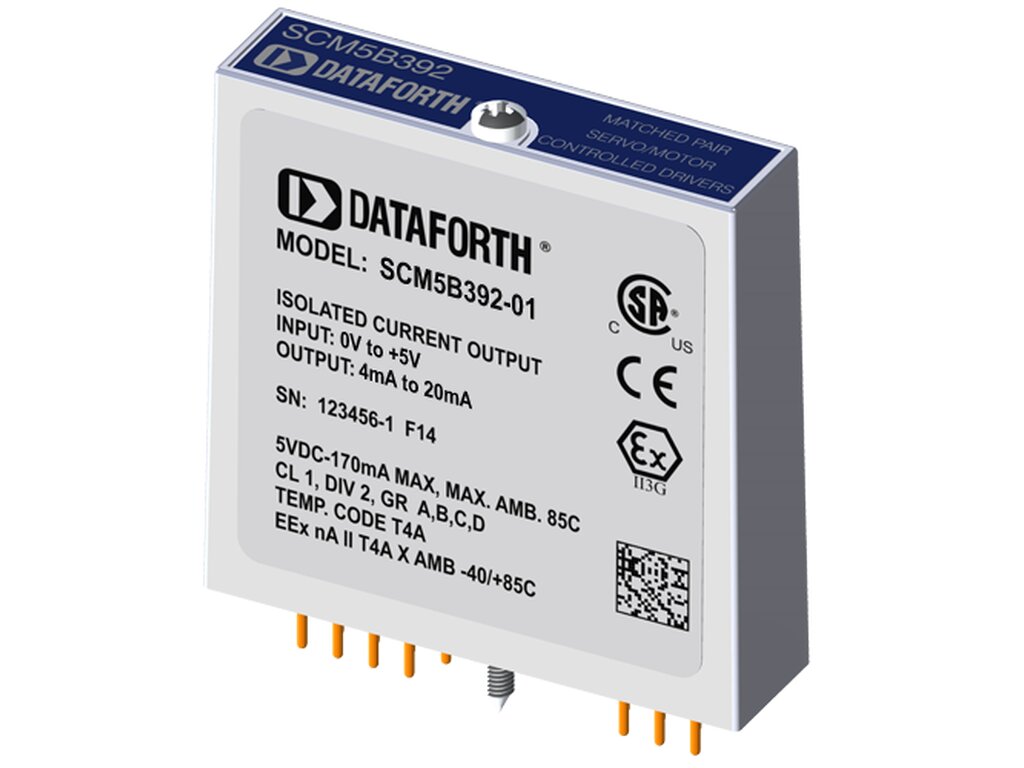

SCM5B392-0111 Servo-/Motor Controller Paar-Module | Eingang 0-5V | Ausgang 0-5V

  • Eingangsbereich: 0-5V
  • Ausgangsbereich: 0-5V
  • Verlängert den Abstand und isoliert die Signale der Servo-/Motorsteuerung
  • 1kHz Signalbandbreite
  • ATEX-Konform
367,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

Staffelpreise
ab 5 Stk 344,98 €
ab 10 Stk 333,97 €
ab 20 Stk 322,96 €
sofort verfügbar Lieferzeit: 14 Werktage
Eingangsbereich
Ausgangsbereich
Stk

  • Eingangsbereich: 0-5V
  • Ausgangsbereich: 0-5V
  • Verlängert den Abstand und isoliert die Signale der Servo-/Motorsteuerung
  • Bietet eine isolierte Stromschleifenschnittstelle zwischen Controller und Motor oder Aktuator
  • 1500Veff Transformator-Isolierung (3000Veff Gesamtschleife)
  • ANSI/IEEE C37.90.1 Transientenschutz
  • 1kHz Signalbandbreite
  • ±0,06% Gesamtgenauigkeit der Schleife / ±0,01 % Gesamtlinearität der Schleife
  • ATEX-konform

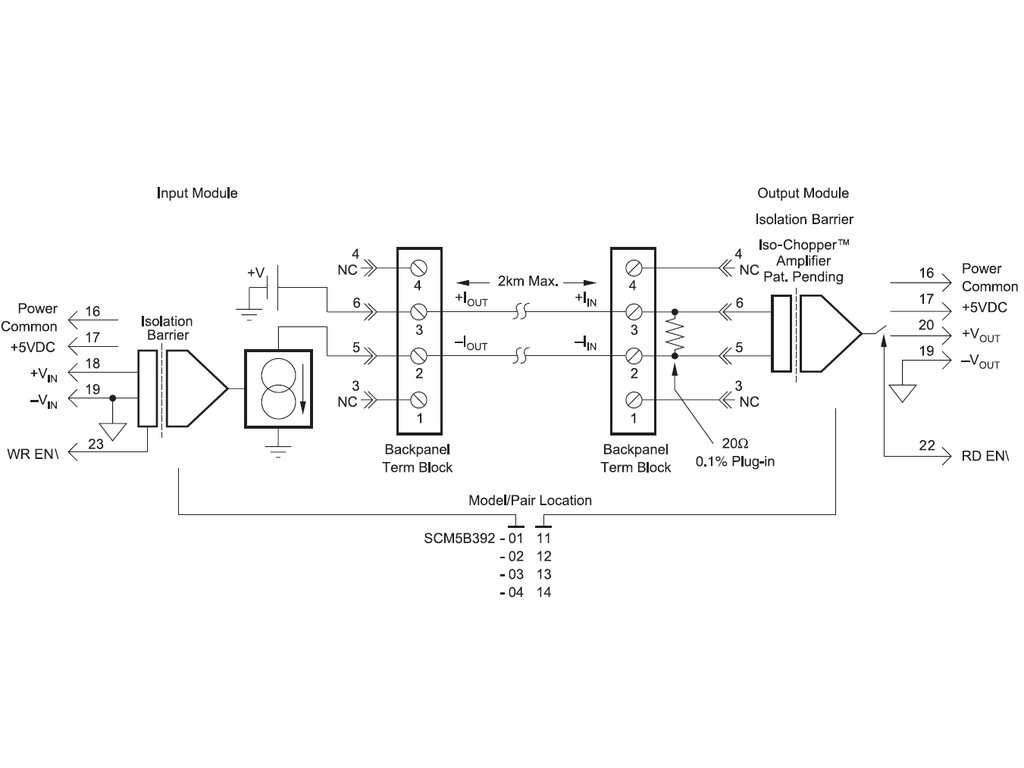

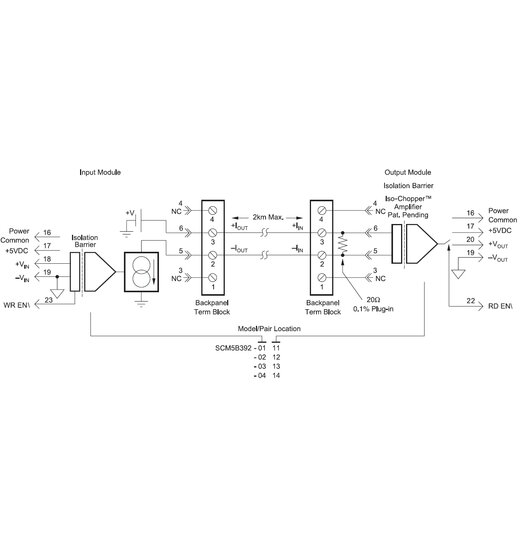

Der Servo-/Motorregler-Modulsatz SCM5B392 wurde entwickelt, um das Problem der Verlängerung eines Servo- oder Motorreglersignals über eine große Entfernung zu lösen, wobei die Möglichkeit der Rauschaufnahme und/oder des Kontakts mit gefährlichen Spannungen besteht. Jeder SCM5B392-Modulsatz besteht aus zwei Modulen: einem Spannungseingangs-/Stromausgangsmodul und einem Stromeingangs-/Spannungsausgangsmodul.

Das Spannungseingangsmodul wird mit dem Spannungsausgang des Servo- oder Motorreglers verbunden und stellt einen isolierten 4 bis 20 mA-Ausgang bereit, der mit dem Eingang des Stromeingangsmoduls verbunden wird. Das Stromeingangsmodul isoliert und liefert eine Ausgangsspannung, die mit der des Servo- oder Motorreglers identisch ist. Somit ist das ursprüngliche Steuersignal isoliert (zweimal) und über eine 4 bis 20 mA Stromschleife erweitert wird.

Für den Modulsatz SCM5B392 stehen mehrere Montageoptionen zur Verfügung. Wenn eine große Anzahl von Kanälen benötigt wird, stehen das 16-Kanal-Backpanel SCMPB01 und das 8-Kanal-Backpanel SCMPB05 zur Verfügung. Kleinere Kanalzahlen können mit dem Einkanal-Montagefeld SCMPB03 und dem Zweikanal-Montagefeld SCMPB04 untergebracht werden. Diese können auf einer DIN-Schiene montiert werden.

SCM5B392 Datenblatt
