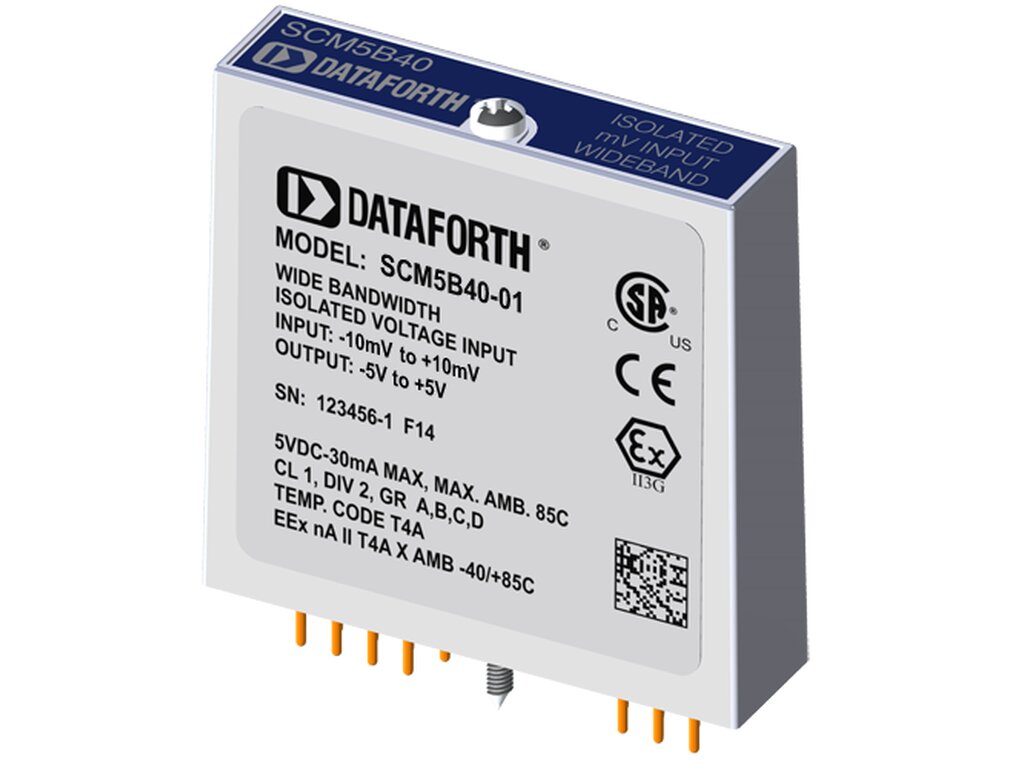

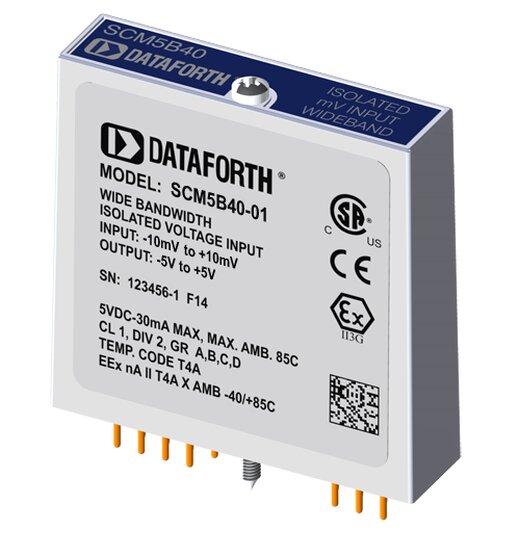

SCM5B40-01 Analoge Spannungseingangsmodule, 10kHz Bandbreite | Eingang ±10mV | Ausgang ±5V

SCM5B40-01 Analoge Spannungseingangsmodule, 10kHz Bandbreite | Eingang ±10mV | Ausgang ±5V

Eingangsbereich: ±10mV
Ausgangsbereich: ±5V
100dB CMR
10kHz Signalbandbreite
ATEX-Konform

Eingangsbereich
Ausgangsbereich

199,00 €

exkl. 19% USt. , zzgl.

ab	Stückpreis
5	187,06 €*
10	181,09 €*
20	175,12 €*

Persönliches Angebot anfordern!

Lieferzeit: 14 Werktage (DE - Ausland abweichend)

Artikelnummer: SCM5B40-01
Kategorie: 5B40/41: Spannungseingangsmodul, Eingang mV oder V Signale, 10kHz
Hersteller: Dataforth

Beschreibung
PDF (1)

Eingangsbereich: ±10mV
Ausgangsbereich: ±5V
High-Level Spannungsausgänge
1500Veff Transformator Isolierung
ANSI/IEEE C37.90.1 Transientenschutz
Eingang Geschützt bis 240VAC Continuous
100dB CMR
10kHz Signalbandbreite
±0,03% Genauigkeit / ±0,01% Linearität / ±1µV/°C Drift

Das SCM5B40-Spannungseingangsmodul bietet einen differentiellen, galvanisch getrennten, analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Ausgangsspannung umgewandelt wird. Dieser Spannungsausgang ist über einen Logikeingang schaltbar, so dass mehrere dieser Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind.

Zusätzlich zum Eingang ist auch der Ausgang des Moduls gegen die Modulversorgung galvanisch getrennt. Die galvanische Trennung sorgt für eine zusätzliche Sicherheit in industriellen Anwendungen und schützt die nachgeschaltete Elektronik zuverlässig.

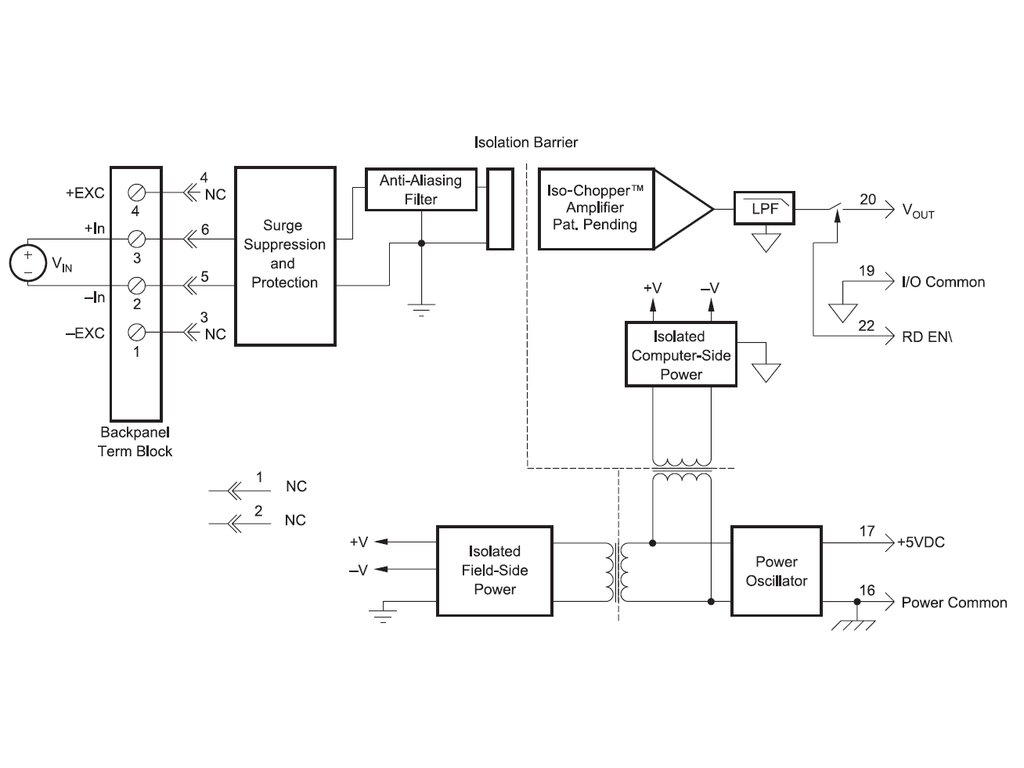

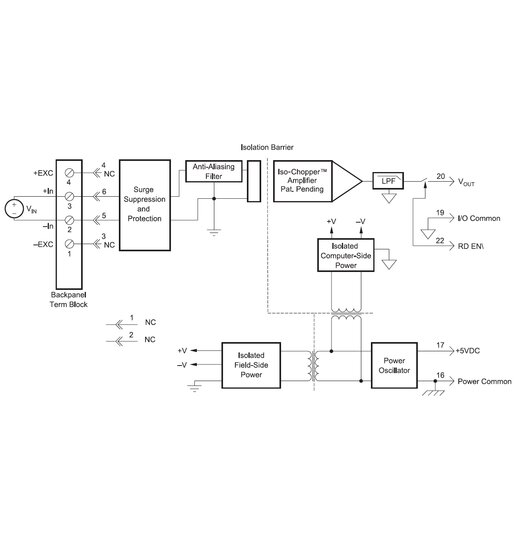

Das Eingangssignal wird durch einen Vorverstärker auf der Feldseite der Isolationsbarriere verarbeitet. Dieser Vorverstärker hat ein Verstärkungs-Bandbreiten-Produkt von 5MHz und ist in der Bandbreite auf 10kHz begrenzt. Nach der Verstärkung wird das Eingangssignal durch eine proprietäre Chopperschaltung übertragen. Die Isolierung erfolgt durch einen Signaltransformator. Dieses Verfahren sorgt für eine Unterdrückung von Gleichtaktspitzen und Überspannungen. Das Modul wird von +5VDC, ±5% versorgt.

Eine spezielle Eingangsschaltung auf den SCM5B40-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC.
