- Eingangsbereich: 0-500Hz
- Ausgangsbereich: 0-5V
- TTL- oder Nulldurchgangssignal-Eingänge
- High-Level Spannungsausgänge
- 1500Veff Isolierung
- Eingangsschutz bis 240VAC Continuous
- 100dB CMR
- ±0,10% Genauigkeit
- ±0,05% Linearität

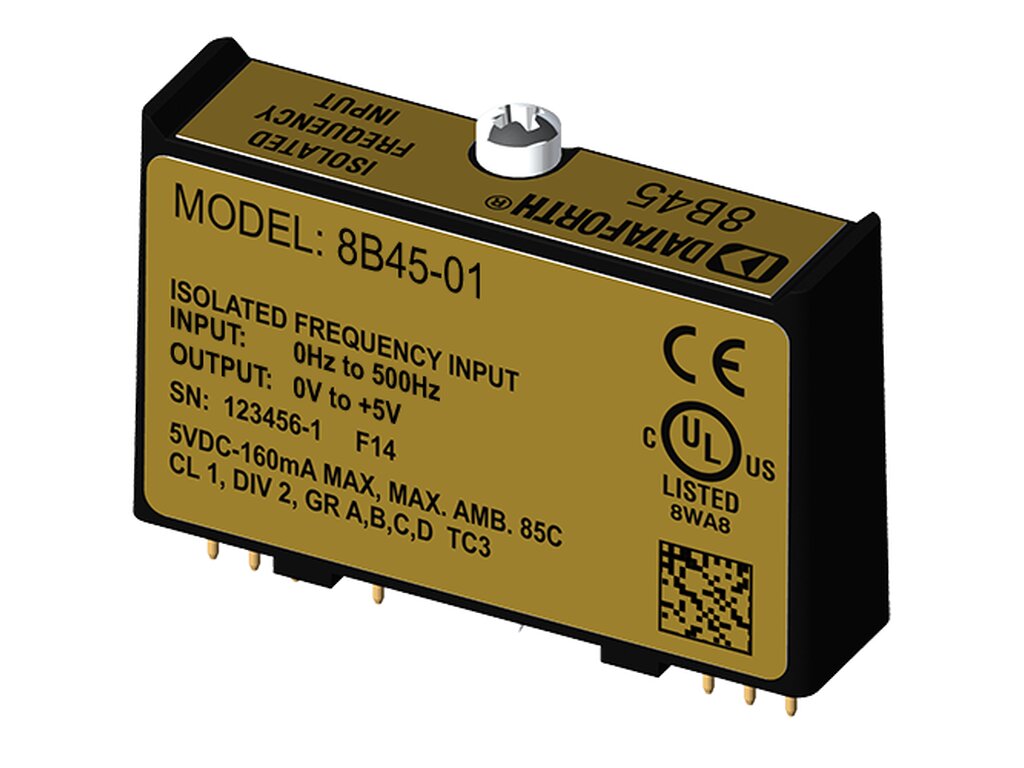

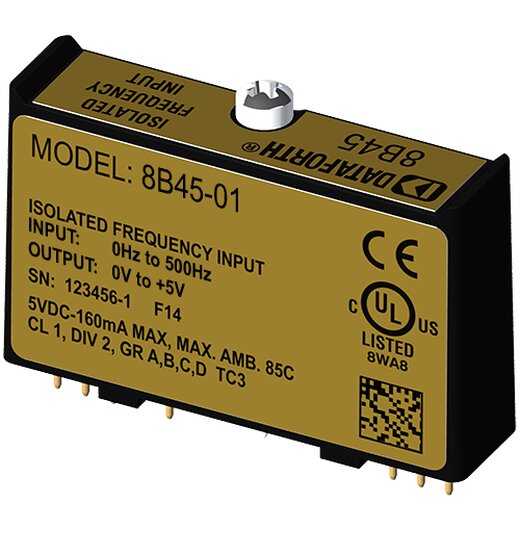

Die 8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B45-Modul isoliert und konditioniert ein Frequenzeingangssignal und liefert einen analogen Spannungsausgang.

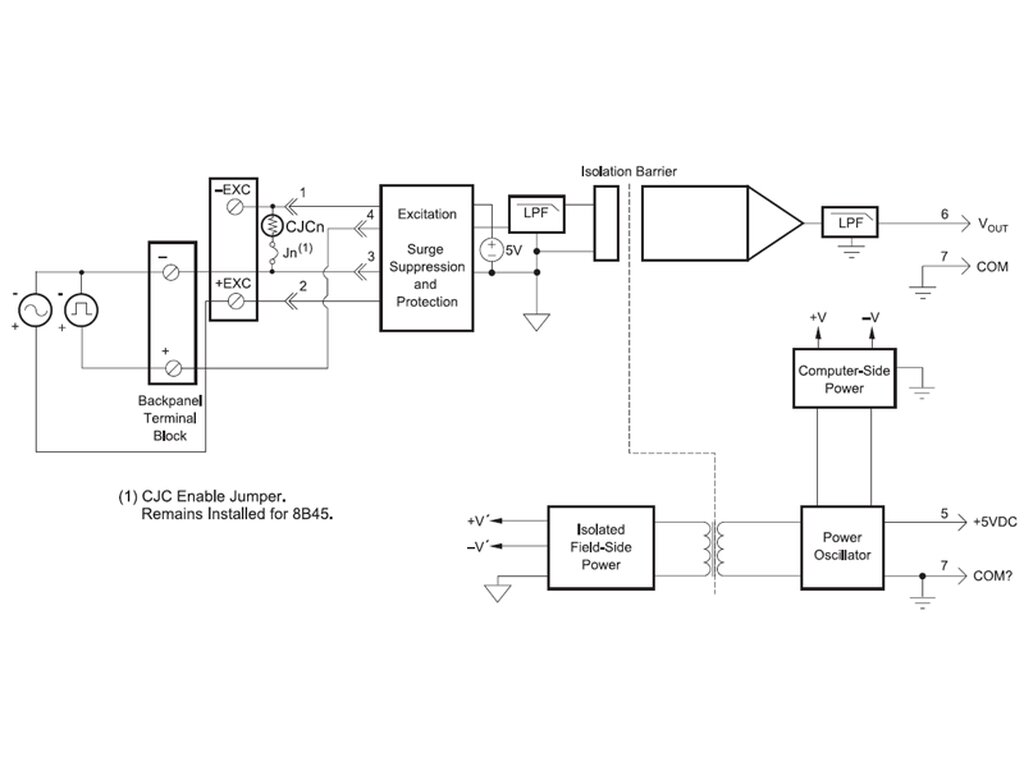

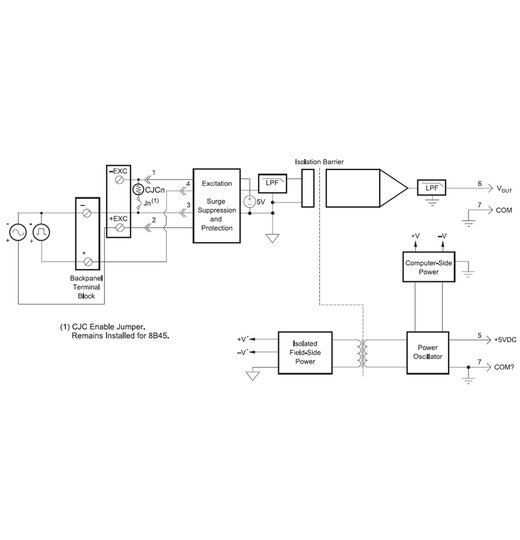

Das Frequenzeingangssignal kann entweder ein TTL-Pegel oder ein Nulldurchgang mit einer Amplitude von nur ±100mV sein. Die Eingangsschaltung für jeden Signaltyp verfügt über eine eingebaute Hysterese, um zu verhindern, dass Störgeräusche den Modulausgang verfälschen. TTL-Signale werden an den Klemmen + und - angelegt, während Nulldurchgangssignale an den Klemmen +EXC und - angelegt werden.
Für die Verwendung von Sensoren mit magnetischem Aufnehmer oder Kontaktschluss ist eine 5-V-Erregung verfügbar. Die Erregung liegt an der Klemme -EXC an, die Rückleitung an der Klemme -. Eine spezielle Eingangsschaltung auf dem Modul 8B45 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
