- Eingangsbereich: ±20mV
- Ausgangsbereich: ±5V
- High-Level Spannungsausgänge
- 1500Veff Isolierung
- 100dB CMR
- 20kHz Signalbandbreite
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift mit Umgebungstemperatur

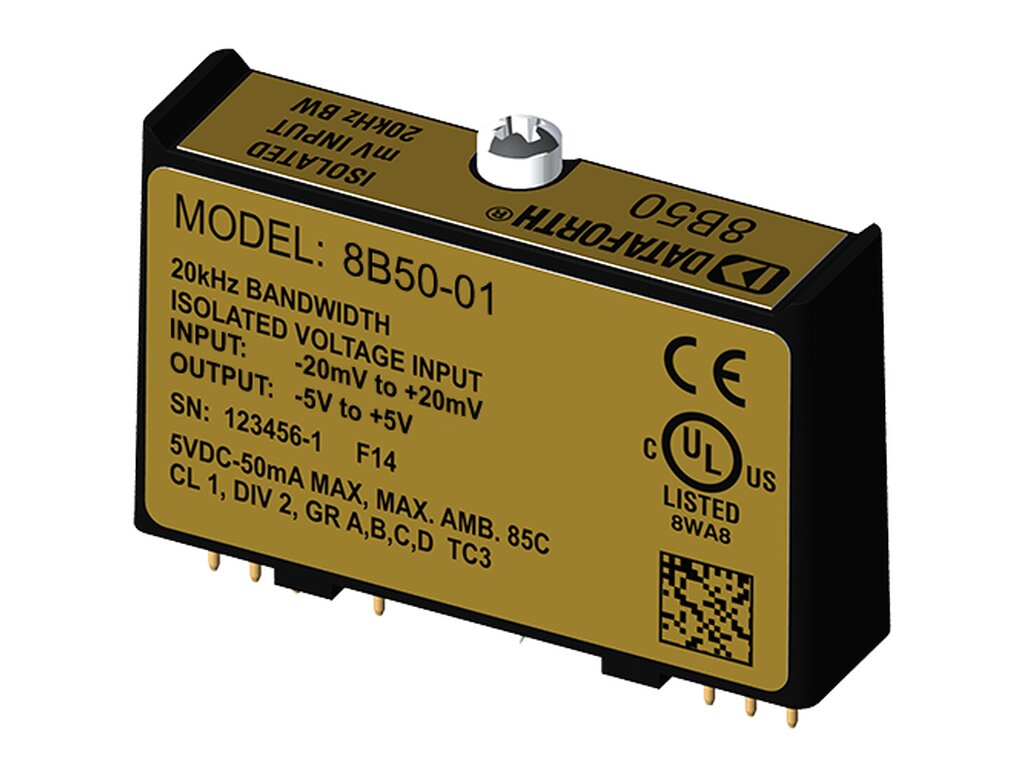

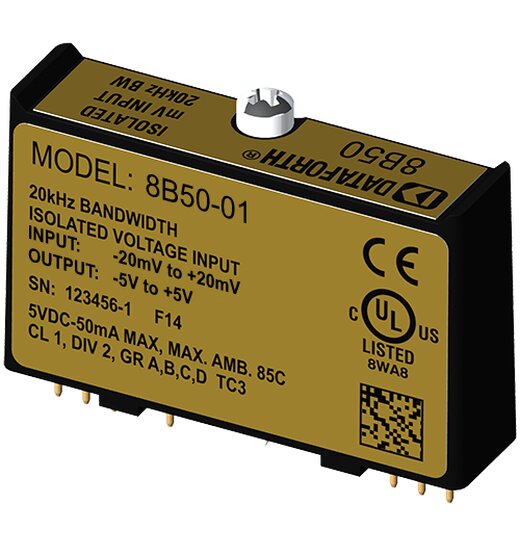

Die 8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B50-Modul isoliert, filtert und verstärkt ein Spannungseingangssignal und liefert einen analogen Spannungsausgang.

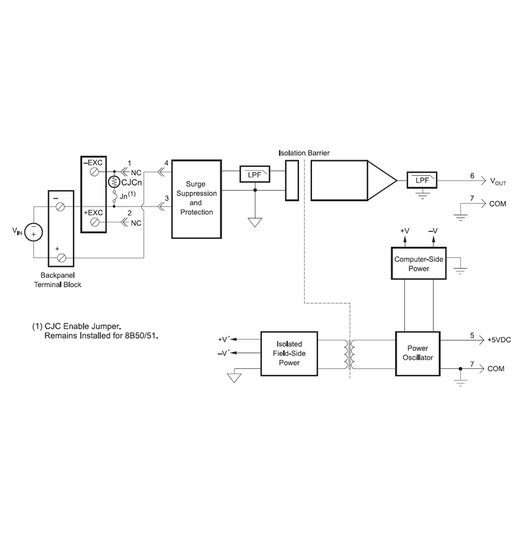

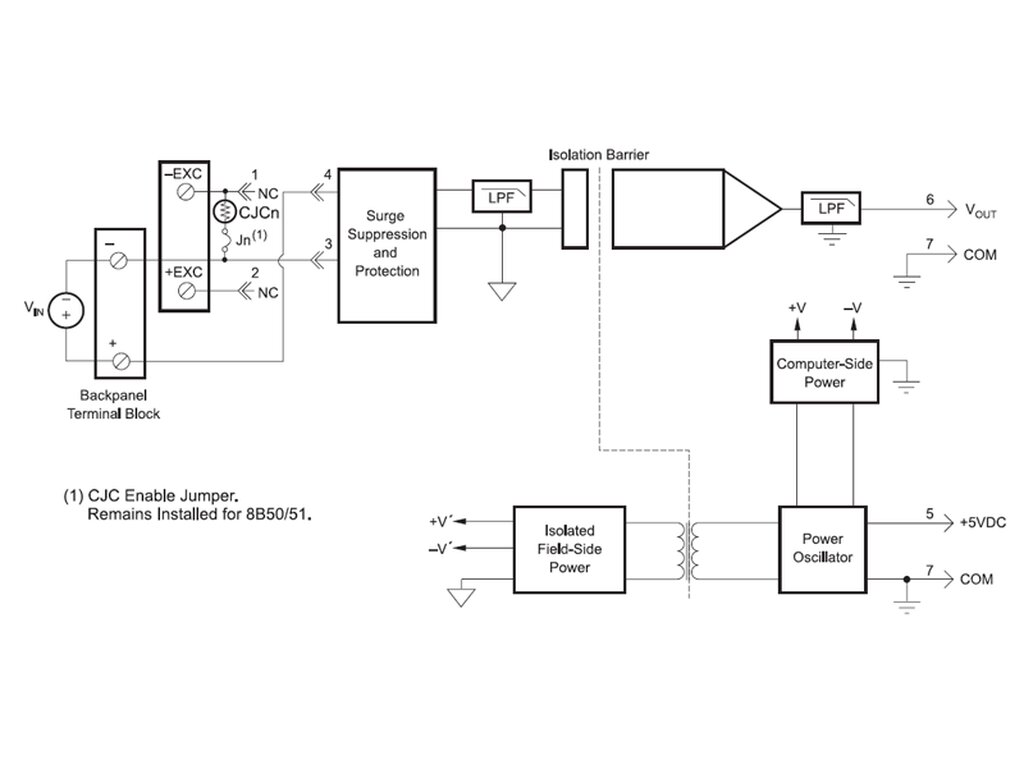

Die Signalfilterung erfolgt mit einem 5-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb oberhalb von 20 kHz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier sind auf der Systemseite.
Eine spezielle Eingangsschaltung auf den 8B50-Modulen bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.
Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird über +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
